Installation

Verpackungskontrolle

Prüfen Sie vor dem Auspacken, ob die Verpackung offensichtliche Beschädigungen aufweist. Falls Beschädigungen festgestellt werden, packen Sie das Produkt nicht aus; überprüfen Sie das Systemmodell und wenden Sie sich so schnell wie möglich an Ihren Händler.

Prüfen Sie nach dem Auspacken, ob alle Produkte unbeschädigt sind. Bei offensichtlichen äußeren Beschädigungen wenden Sie sich so schnell wie möglich an Ihren Fachhändler.

Lieferumfang

Prüfen Sie den Lieferumfang und kontrollieren Sie die Komponenten auf Vollständigkeit und Unbeschädigtheit.

Wenden Sie sich an Ihren Fachhändler, wenn die verpackten Komponenten unvollständig oder beschädigt sind.

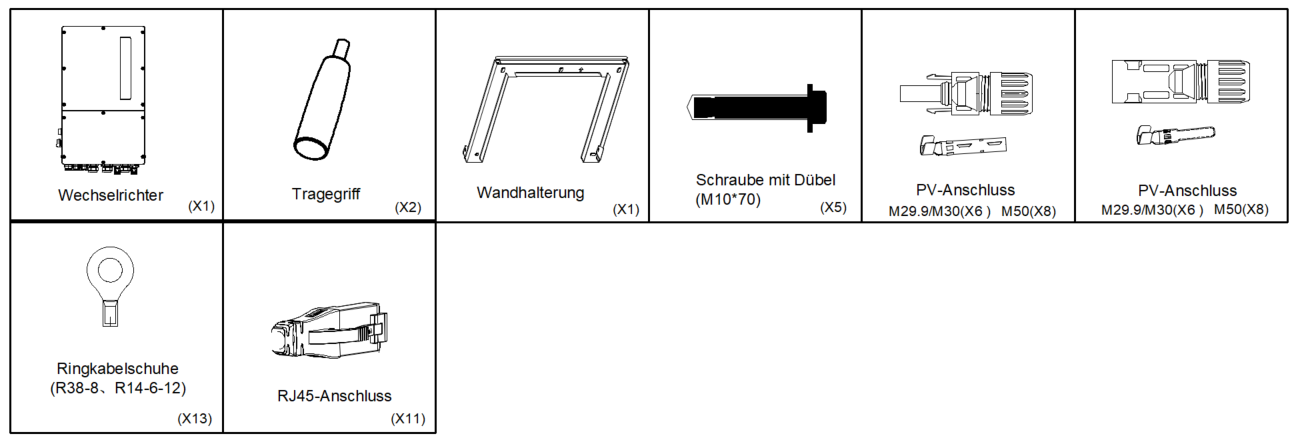

PCS：

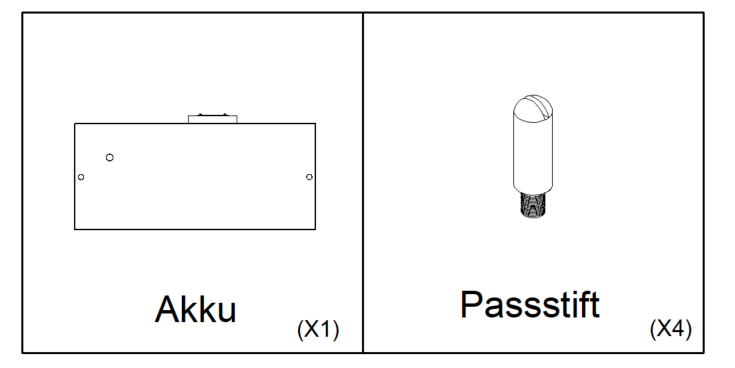

Batterie：

HV Box：

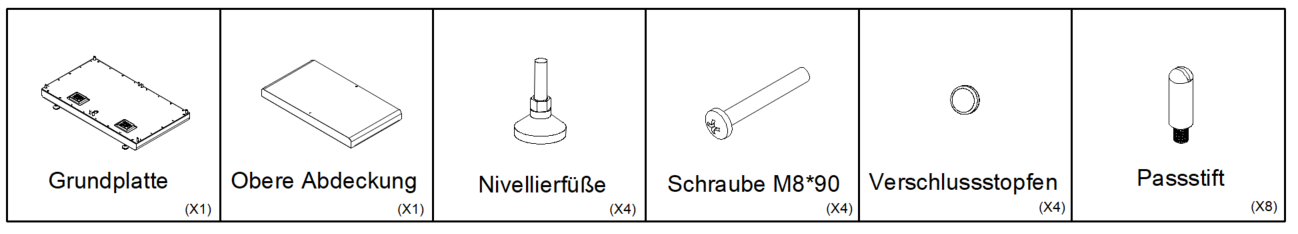

Sockel：

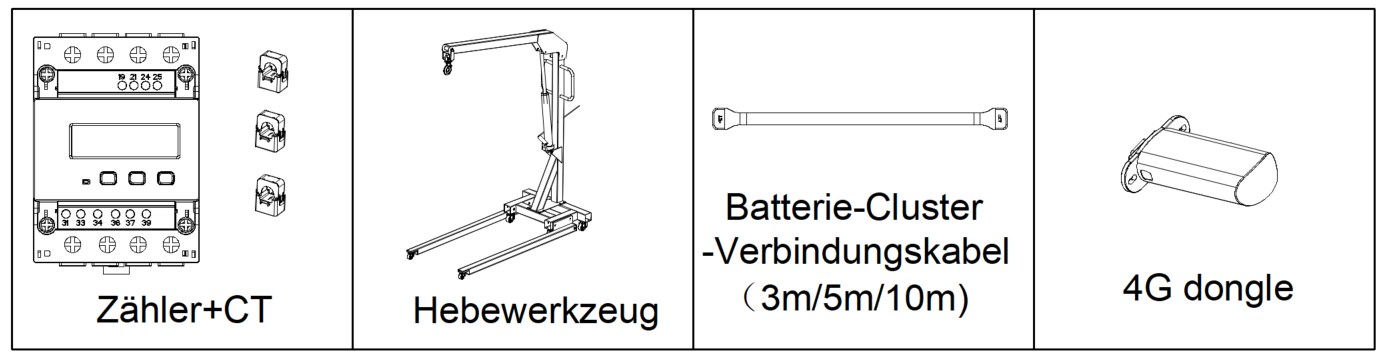

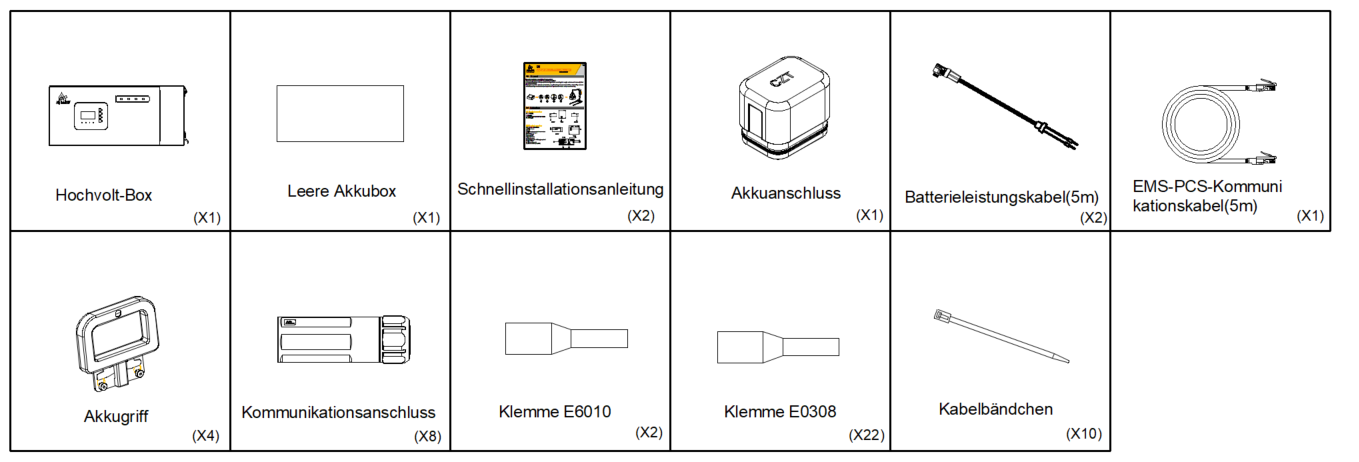

Weiteres Zubehör：

Verwendung eines Krans

Sie können die Batterie entweder mit einem Kran anheben oder ohne Kran installieren. Wenn ein Kran für die Installation verwendet wird, befolgen Sie die nachstehenden Schritte:

Produktinstallation

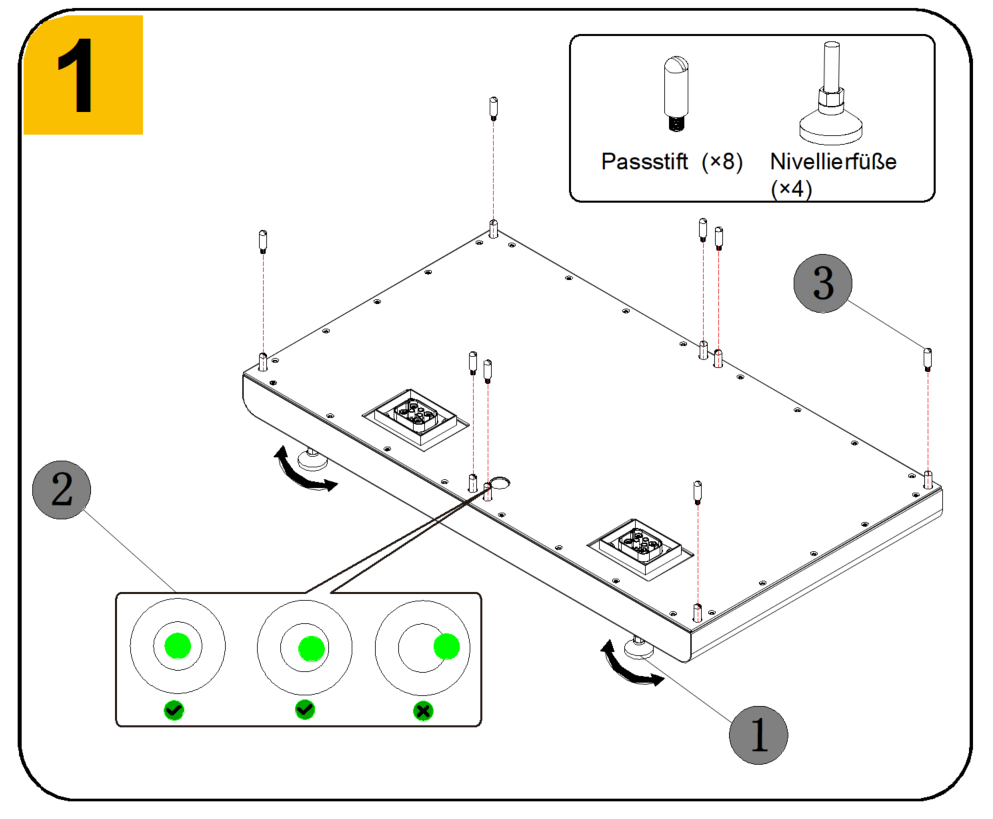

1.1.1 Sockelinstallation

1. Nehmen Sie den Sockel aus dem Karton und transportieren Sie ihn zum Installationsort.

2. Stellen Sie sicher, dass der Installationsort die Anforderungen in Abschnitt 1.6 erfüllt.

3. Montieren Sie zunächst die Nivellierfüße und richten Sie den Sockel anhand der Libelle am Sockel waagerecht aus.

4. Montieren Sie nach dem Nivellieren die im Zubehör enthaltenen Positionierstifte.

Batterieinstallation

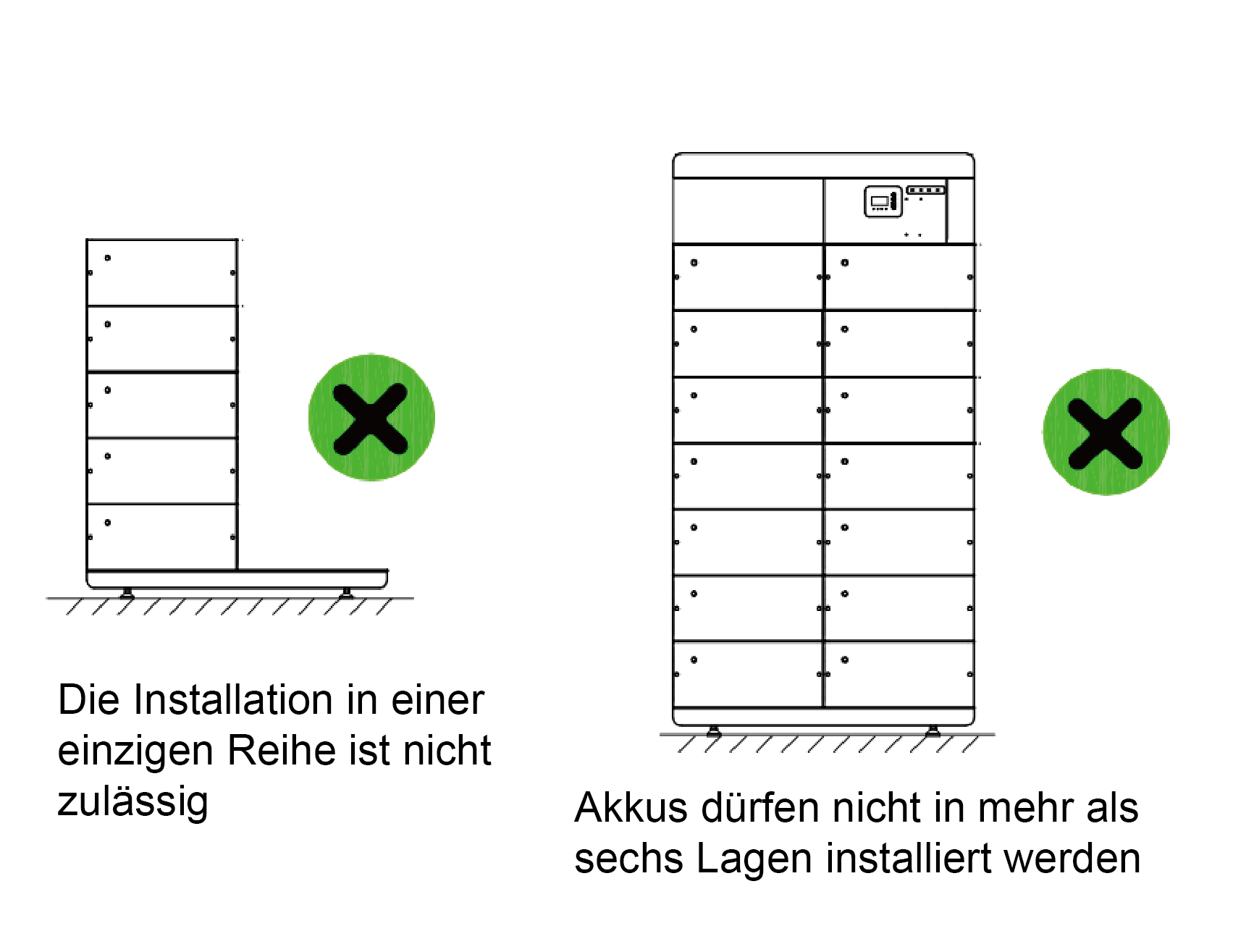

Hinweis：

Die Batterien müssen reihenweise installiert werden; eine einspaltige Installation ist nicht zulässig.
Jeder Sockel kann maximal 12 Batteriemodule und 1 Hochvoltbox aufnehmen. Die Installation von mehr als 12 Batteriemodulen ist nicht zulässig.

1. Öffnen Sie die Verpackung der Hochvoltbox und entnehmen Sie die vier Griffe aus dem Zubehör der Hochvoltbox.

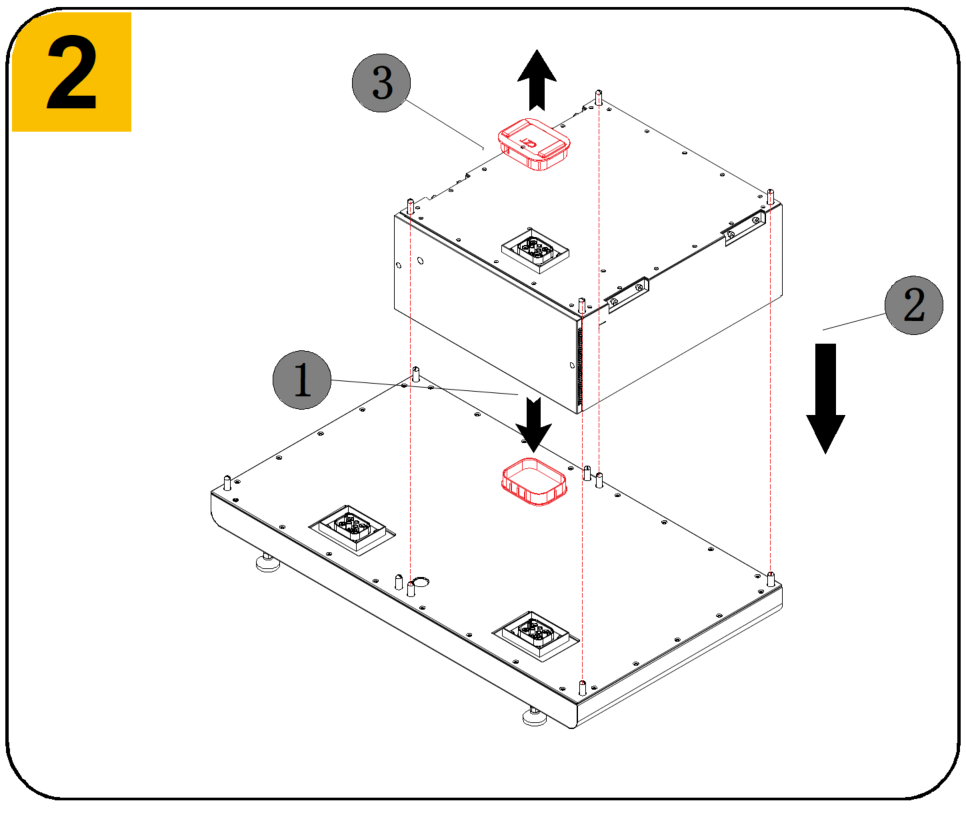

2. Nehmen Sie die Batterie mithilfe der Griffe aus dem Karton und entfernen Sie die Schutzkappe vom Blindsteckverbinder der Batterie. Sie können die Batterie nun entweder mit Hebewerkzeugen installieren oder von Hand tragen und installieren.

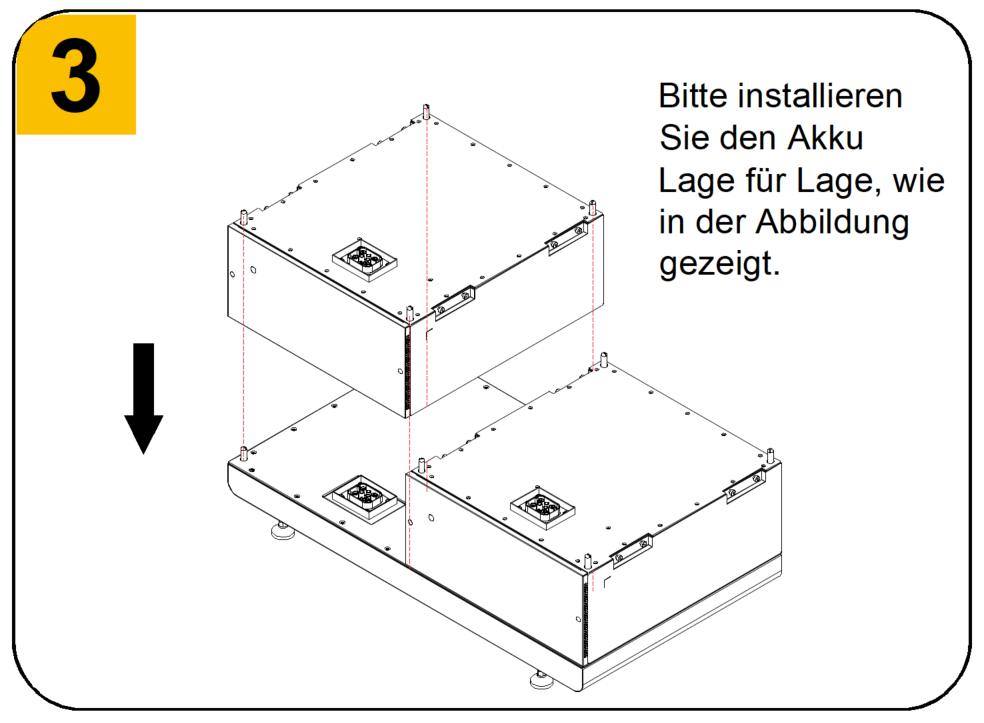

3. Setzen Sie die Batterie auf den Sockel. Nachdem eine Batterie installiert ist, entnehmen Sie den Positionierstift aus dem Batteriezubehörbeutel und montieren Sie ihn auf der Batterie.

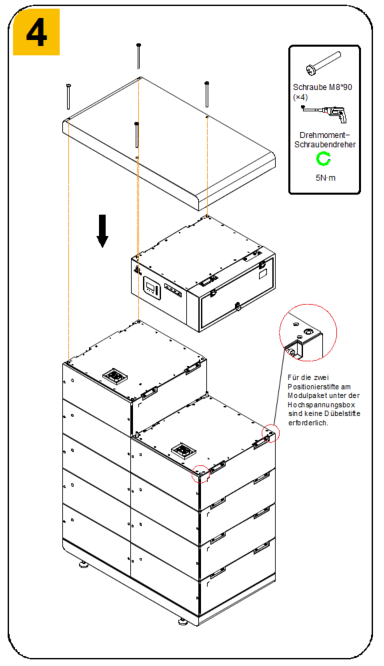

4. Installieren Sie die Hochvoltbox obenauf. (Die Hochvoltbox muss auf der rechten Seite der Batterie installiert werden, wie in der Abbildung unten dargestellt.)

5. Montieren Sie die Abdeckplatte obenauf, entnehmen Sie dann die Schrauben aus dem Zubehörbeutel der Oberabdeckung und befestigen Sie sie an der Oberabdeckung.

Installation des Wi-Fi-Dongles

1. Entfernen Sie die rechte Abdeckplatte der Hochvoltbox.

2. Prüfen Sie, ob der Wi-Fi-Dongle korrekt installiert ist.
Falls ein 4G-Dongle erforderlich ist, muss dieser separat bestellt und anstelle des Wi-Fi-Dongles verwendet werden.

Beachten Sie, dass AlphaESS stets eine LAN-Kabelverbindung gegenüber der Verwendung eines Wi-Fi-Dongles empfiehlt.

1.1.3 PCS-Installation

1. Installieren Sie den Wechselrichter an einer Wand oder Struktur, die sein Gewicht tragen kann.

2. Der Wechselrichter muss senkrecht installiert werden, mit einem maximalen Neigungswinkel von ±5°. Ein Überschreiten dieses Winkels kann zu einer reduzierten Ausgangsleistung führen.

3. Um Überhitzung zu vermeiden, stellen Sie sicher, dass die Luftströmung um den Wechselrichter nicht behindert wird. Die Anforderungen an die Installationsabstände finden Sie in Abschnitt 1.6.4.

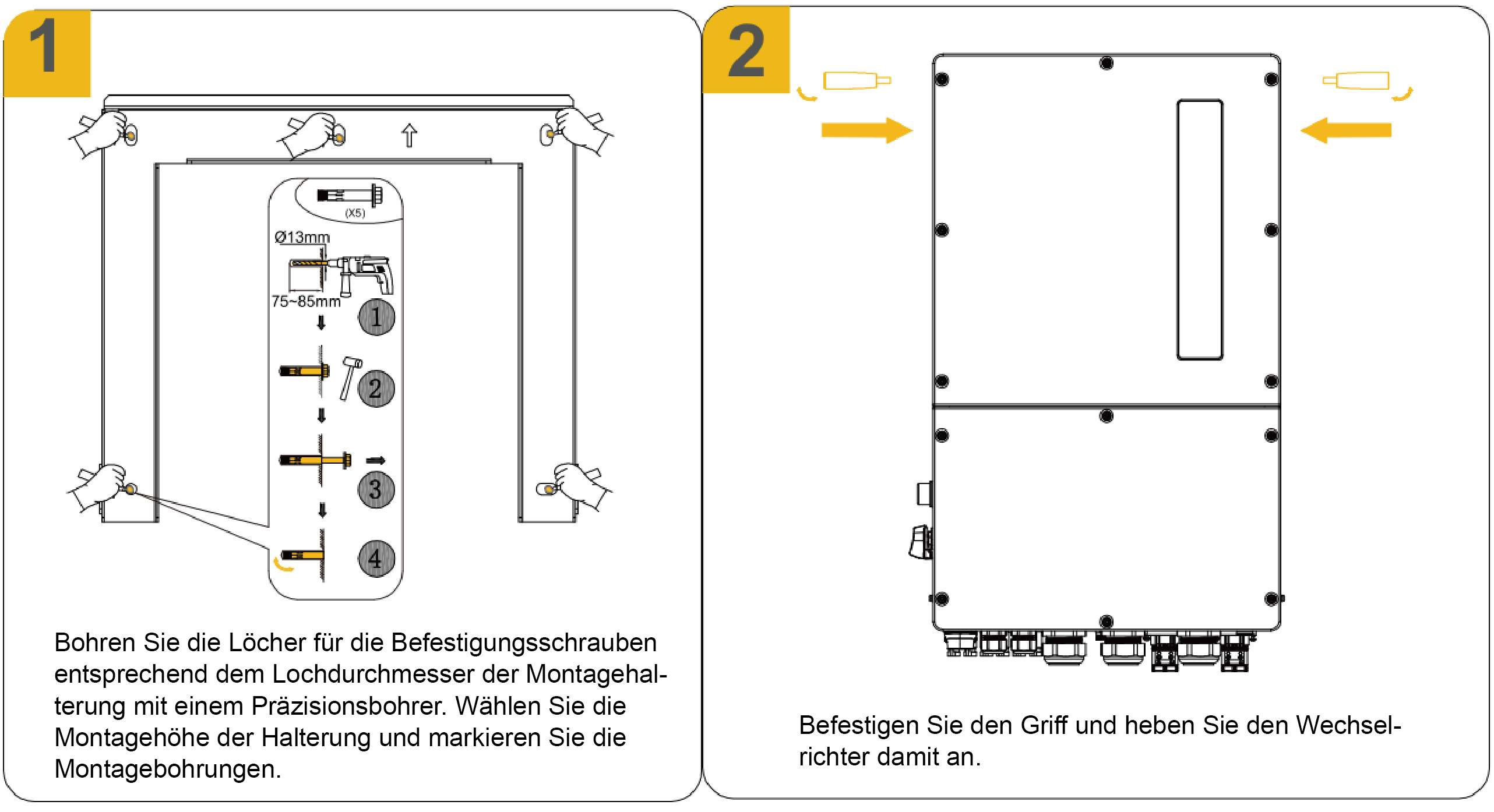

4. Wählen Sie die Installationshöhe der Halterung und markieren Sie die Positionen der Montagebohrungen. Bei Ziegelwänden müssen die Bohrungspositionen zu den Spreizdübeln passen.

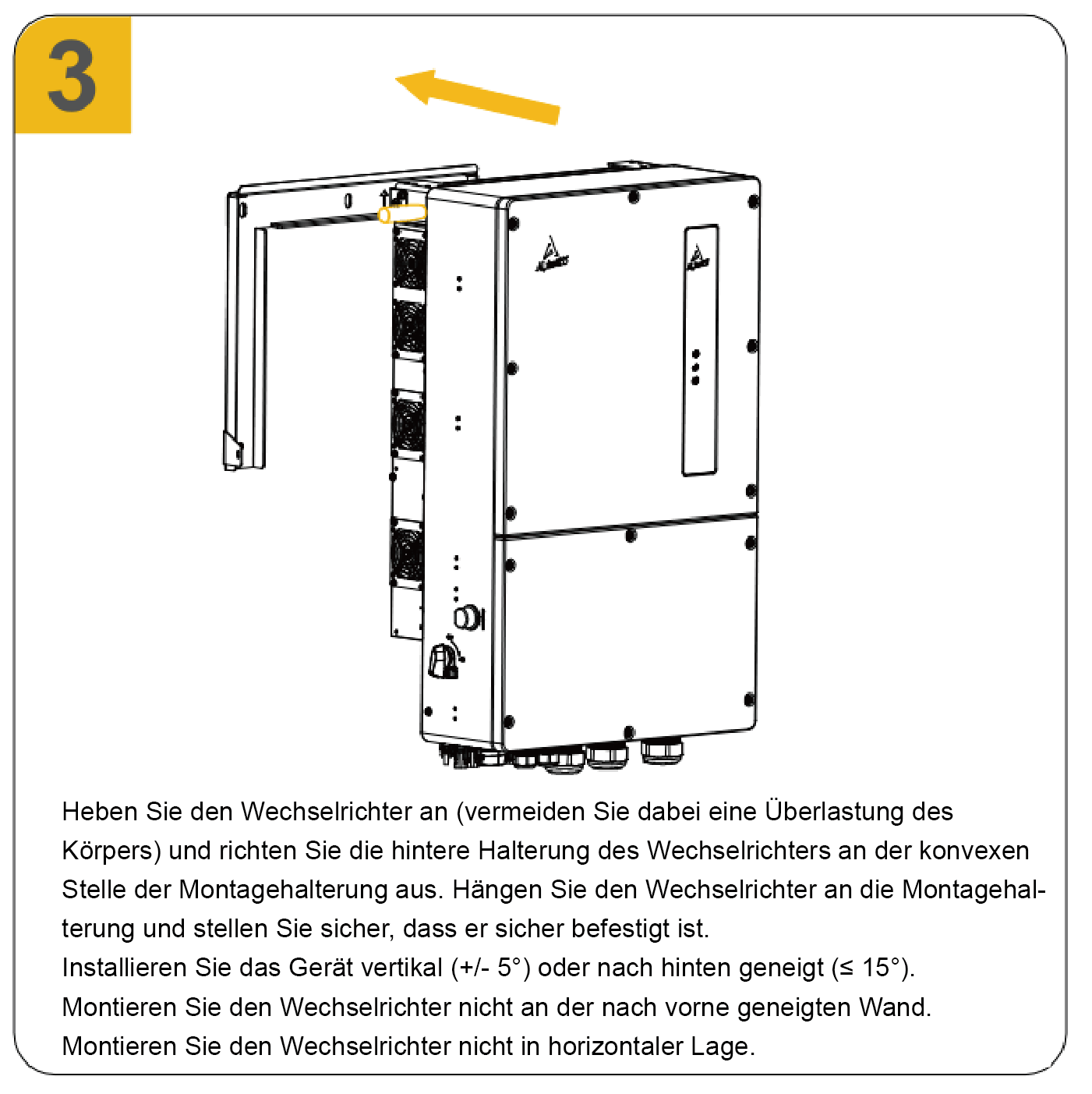

5. Heben Sie den Wechselrichter an, richten Sie die Halterung auf der Rückseite des Wechselrichters an der erhöhten Fläche der Montagehalterung aus, hängen Sie den Wechselrichter in die Montagehalterung ein und stellen Sie sicher, dass er sicher befestigt ist.

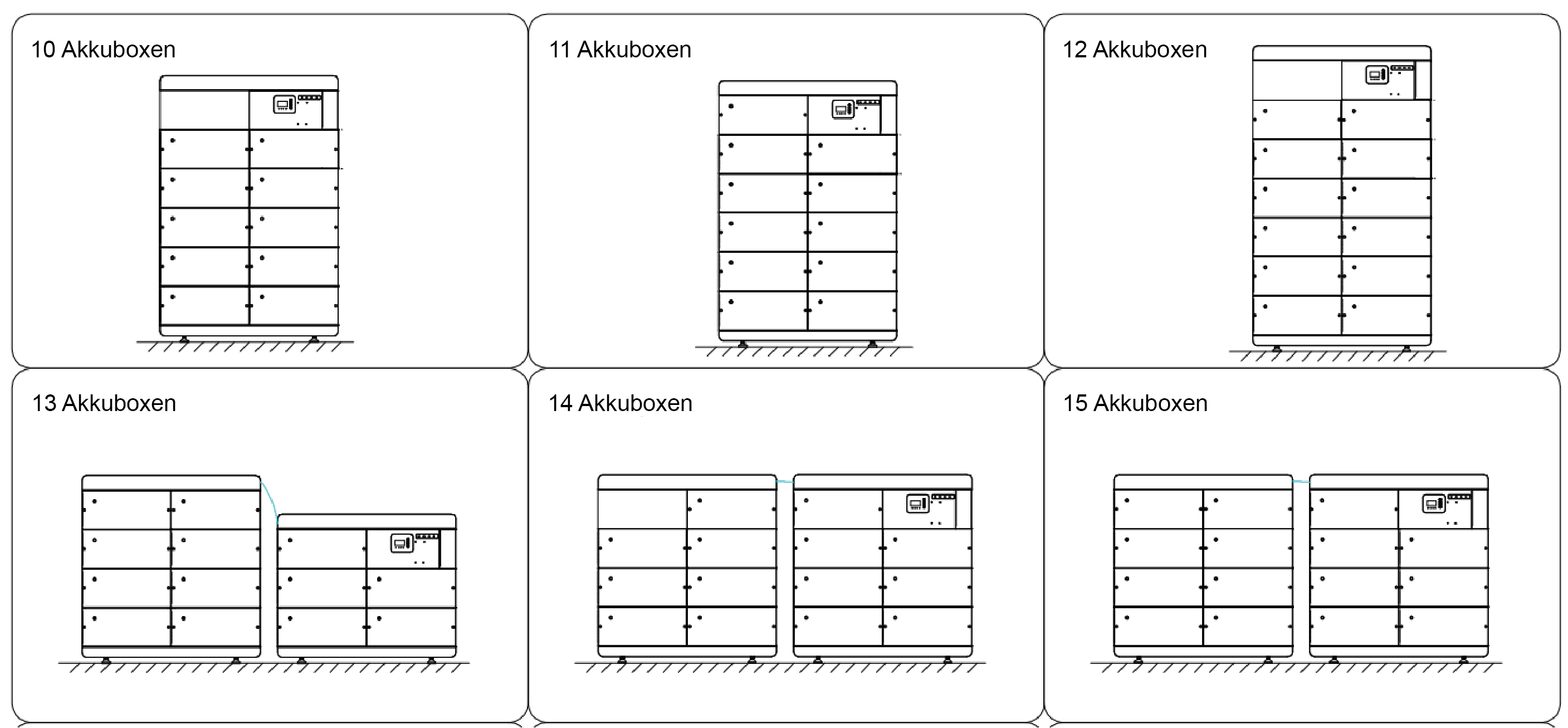

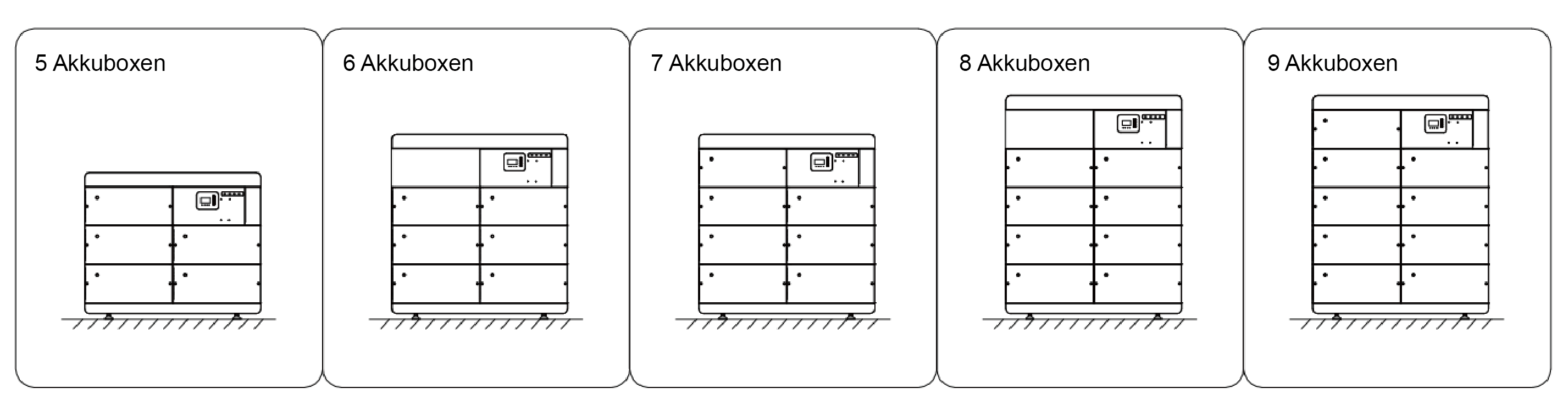

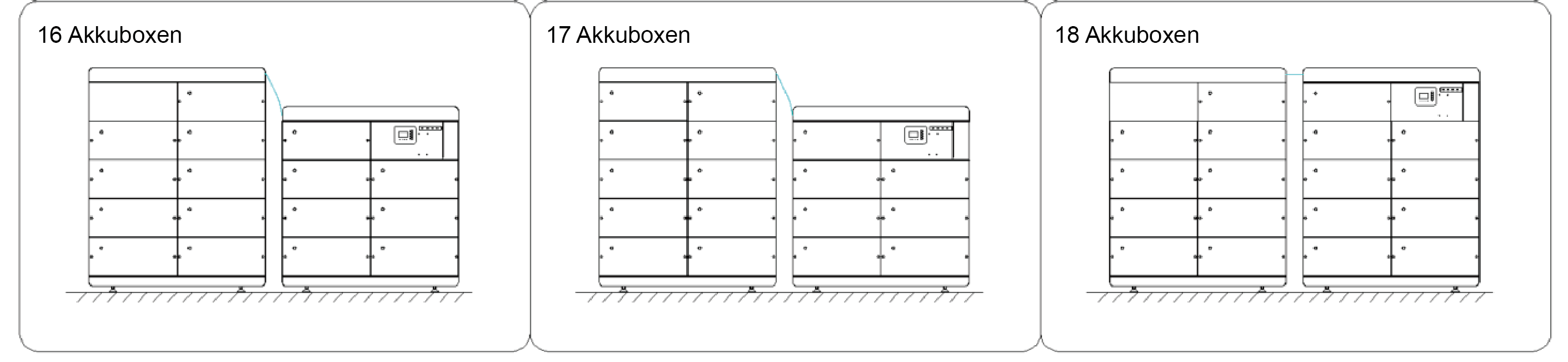

Weitere Layouts für die Batterieinstallation

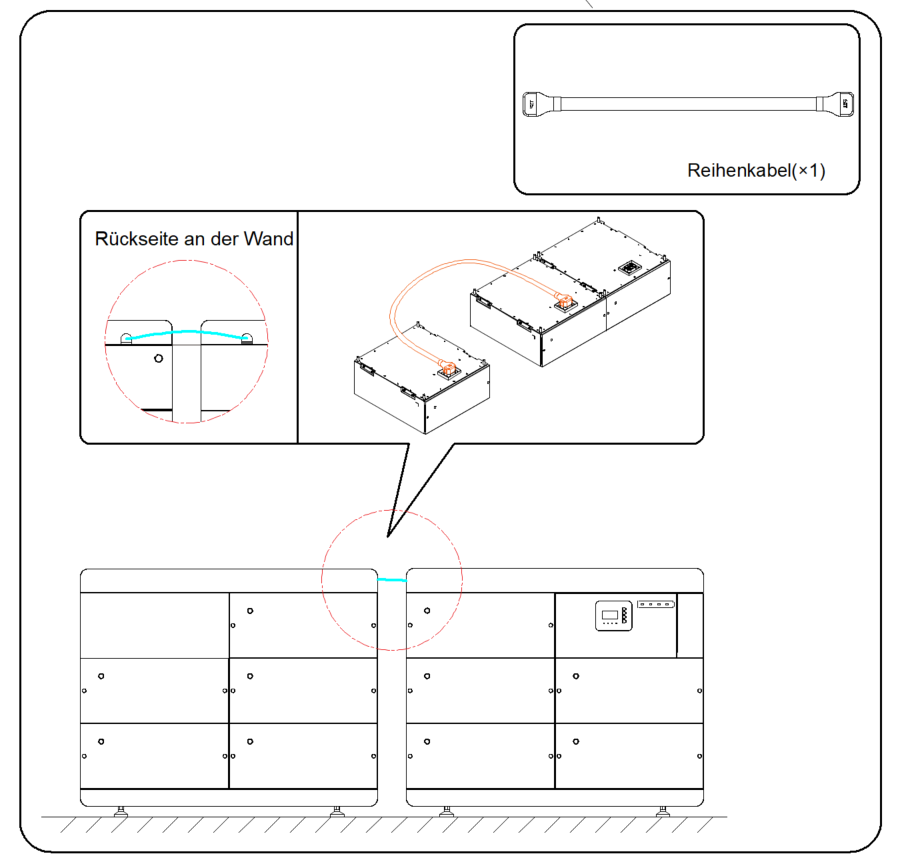

Bei Verwendung von zwei Sockeln muss ein Verbindungskabelsatz zwischen den Clustern separat bestellt werden. Dieser Kabelsatz ist in den Längen 3 m und 5 m verfügbar. Das detaillierte Layout und die Verkabelung sind unten dargestellt:

Elektrische Anschlüsse

Kabelanforderungen

Nr.	Kabel	Typ	Quelle
1	PV-Leistungskabel	Standard-PV-Kabel (empfohlener Typ: H1Z2Z2-K)4 ~ 6 mm2	Vom Installateur beschafft
2	AC-Leistung（Netz）	Flexibles Kabel 50mm2	Vom Installateur beschafft
3	AC-Leistung（Backup）	Flexibles Kabel 20-25 mm2	Vom Installateur beschafft
4	Verkabelung der Hilfsstromversorgung	Es wird empfohlen, ein Kabel mit 10AWG/6mm² zu verwenden mit einer Kabelüberstromfestigkeit von ≥35A und einem Außendurchmesser von ≤5,2mm	Vom Installateur beschafft
5	PE-Kabel（Batterie）	Strom≥150A Empfehlung:35mm²	Vom Installateur beschafft
6	PE-Kabel（Wechselrichter）	Empfehlung:35mm²	Vom Installateur beschafft
7	DI/DO	Es wird empfohlen, drei vieradrige Leitungen zu verwenden mit einem Durchmesser von 24AWG/0,2mm ² ~ 22AWG/0,5mm ²	Vom Installateur beschafft

Systemerdung

Gefahr eines Stromschlags

Stellen Sie vor dem elektrischen Anschluss sicher, dass der PV-Schalter sowie alle AC- und BAT-Leistungsschalter im Energiespeichersystem ausgeschaltet sind und nicht versehentlich oder unbeabsichtigt wieder eingeschaltet werden können.

Das Energiespeichersystem verfügt sowohl an der Batterie als auch am Wechselrichter über Erdungsklemmen, die bei der Installation vor Ort beide geerdet werden müssen.

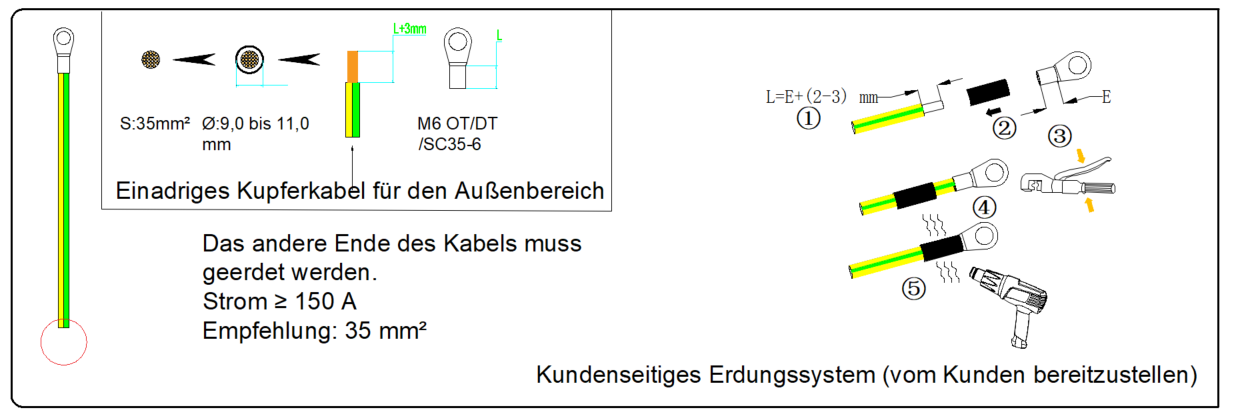

Bereiten Sie auf der Batterieseite eine M6-OT-Klemme vor, entfernen Sie die Isolierung vom Erdungskabel, führen Sie den abisolierten Leiter in die Hülse der OT-Klemme ein und verpressen Sie ihn mit einem Crimpwerkzeug.

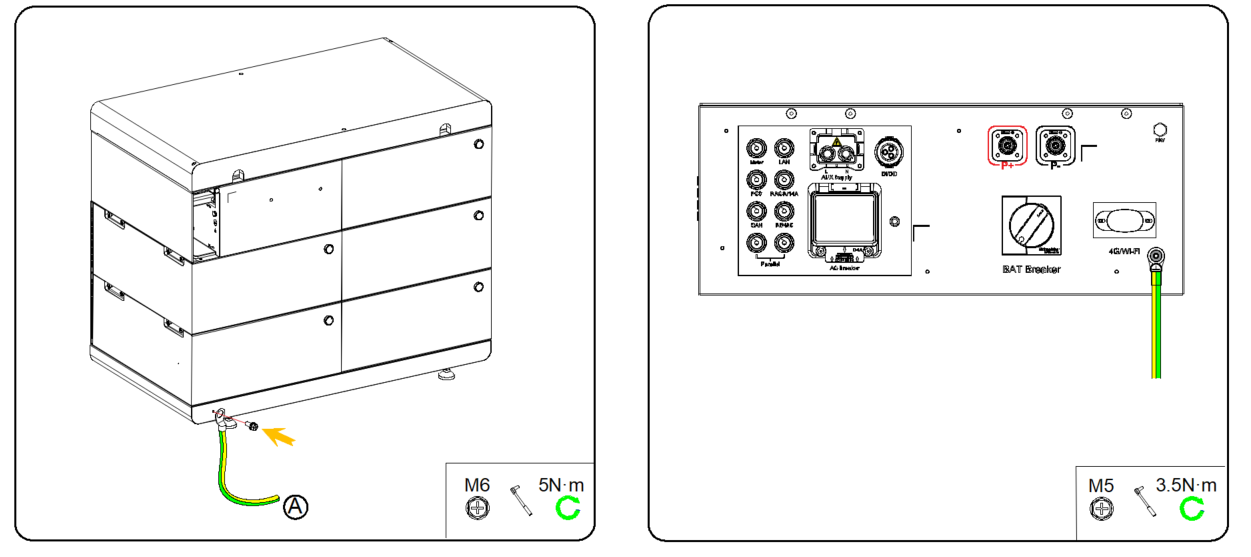

Verwenden Sie einen Schraubendreher mit einem Anzugsdrehmoment von 5 N·m, um die Erdungsklemme an der Batterie anzuschließen.

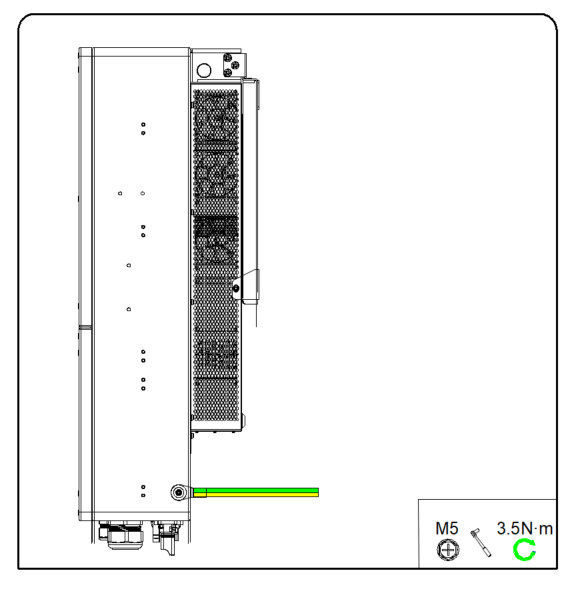

Bereiten Sie auf der Wechselrichterseite eine M5-OT-Klemme vor, entfernen Sie die Isolierung vom Erdungskabel, führen Sie den abisolierten Leiter in die Hülse der OT-Klemme ein und verpressen Sie ihn mit einem Crimpwerkzeug.

Verwenden Sie einen Schraubendreher mit einem Anzugsdrehmoment von 3,5 N·m, um die Erdungsklemme an den Wechselrichter anzuschließen.

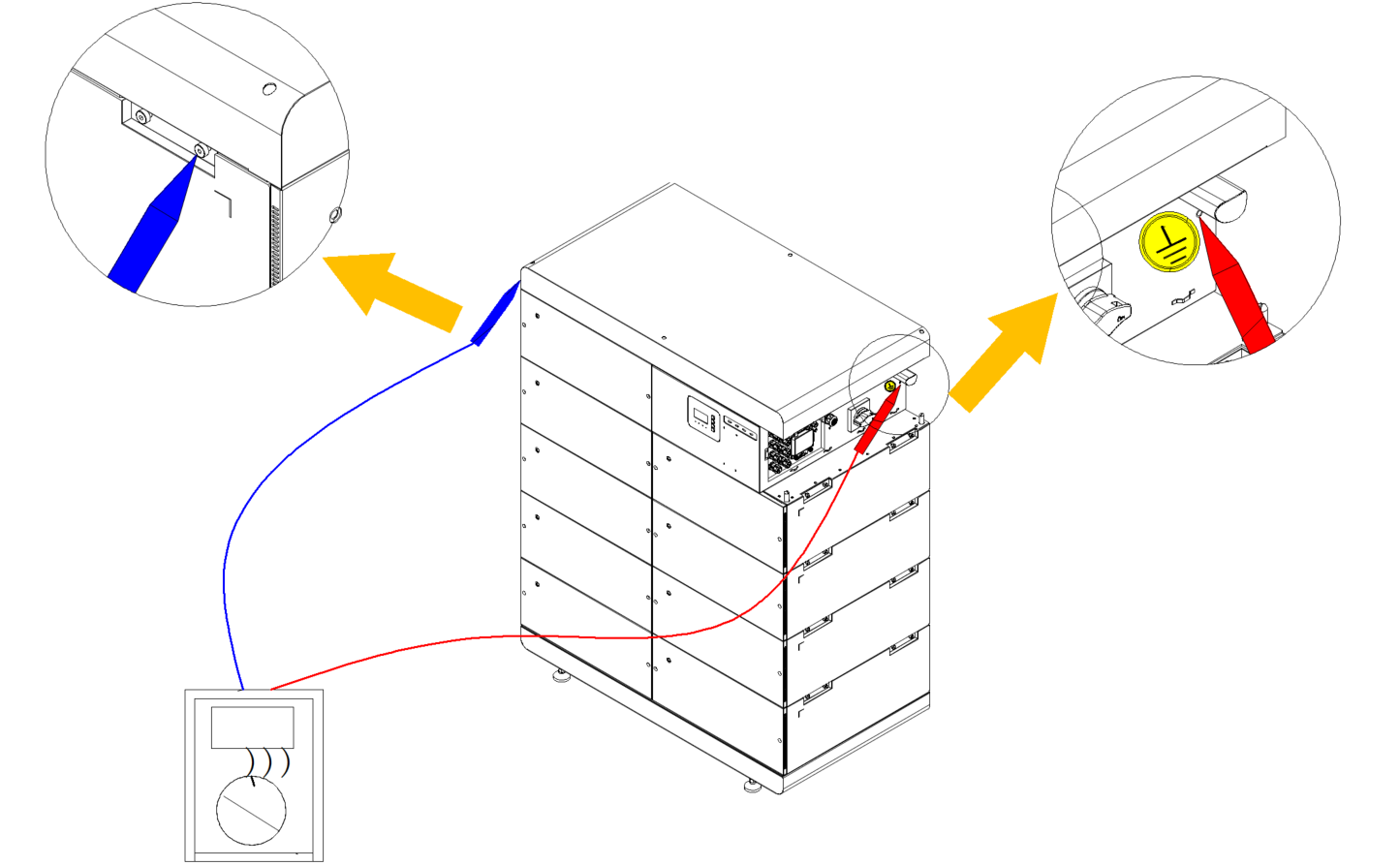

Nach Abschluss der Erdung muss die Erdung der Batterie überprüft werden. Berühren Sie mit der Plus- und Minus-Prüfspitze eines Multimeters die entsprechenden Stellen an der Batterie und prüfen Sie, ob die Erdung erfolgreich hergestellt wurde.

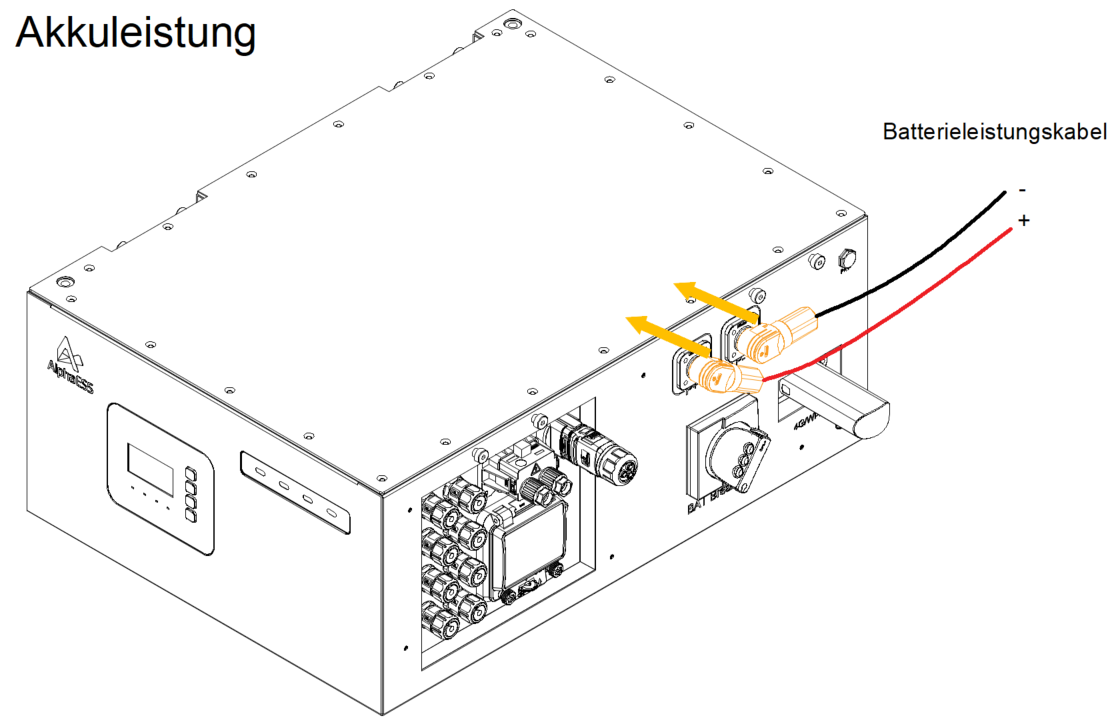

Batterieverkabelung

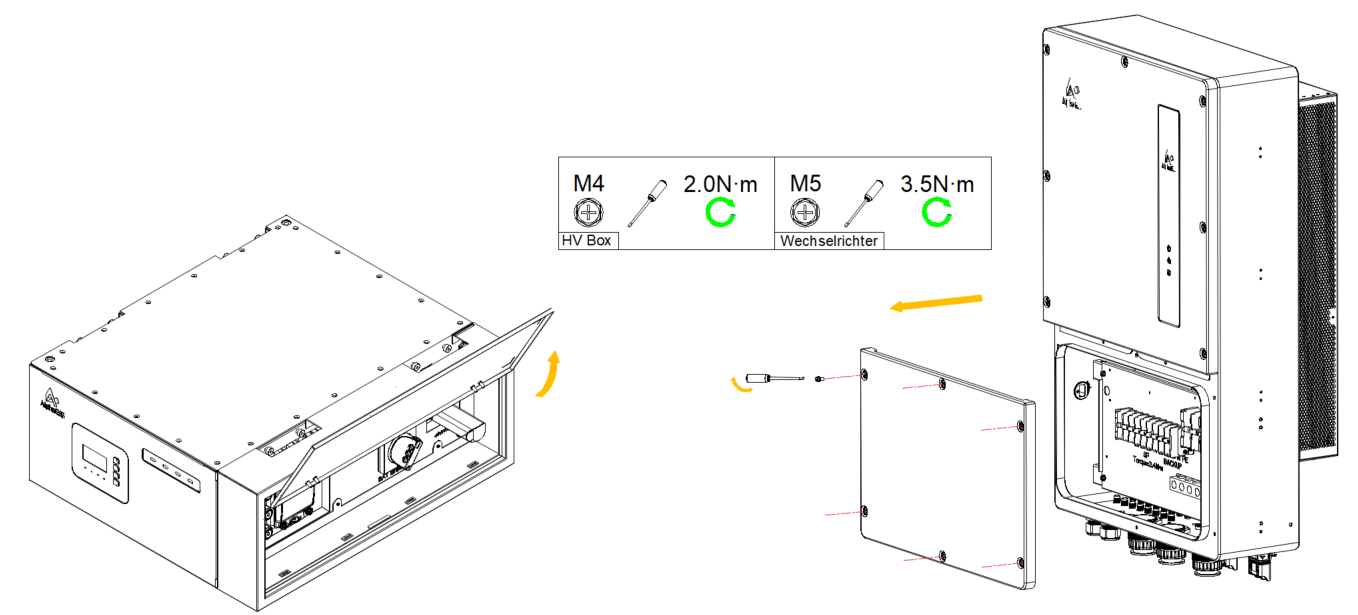

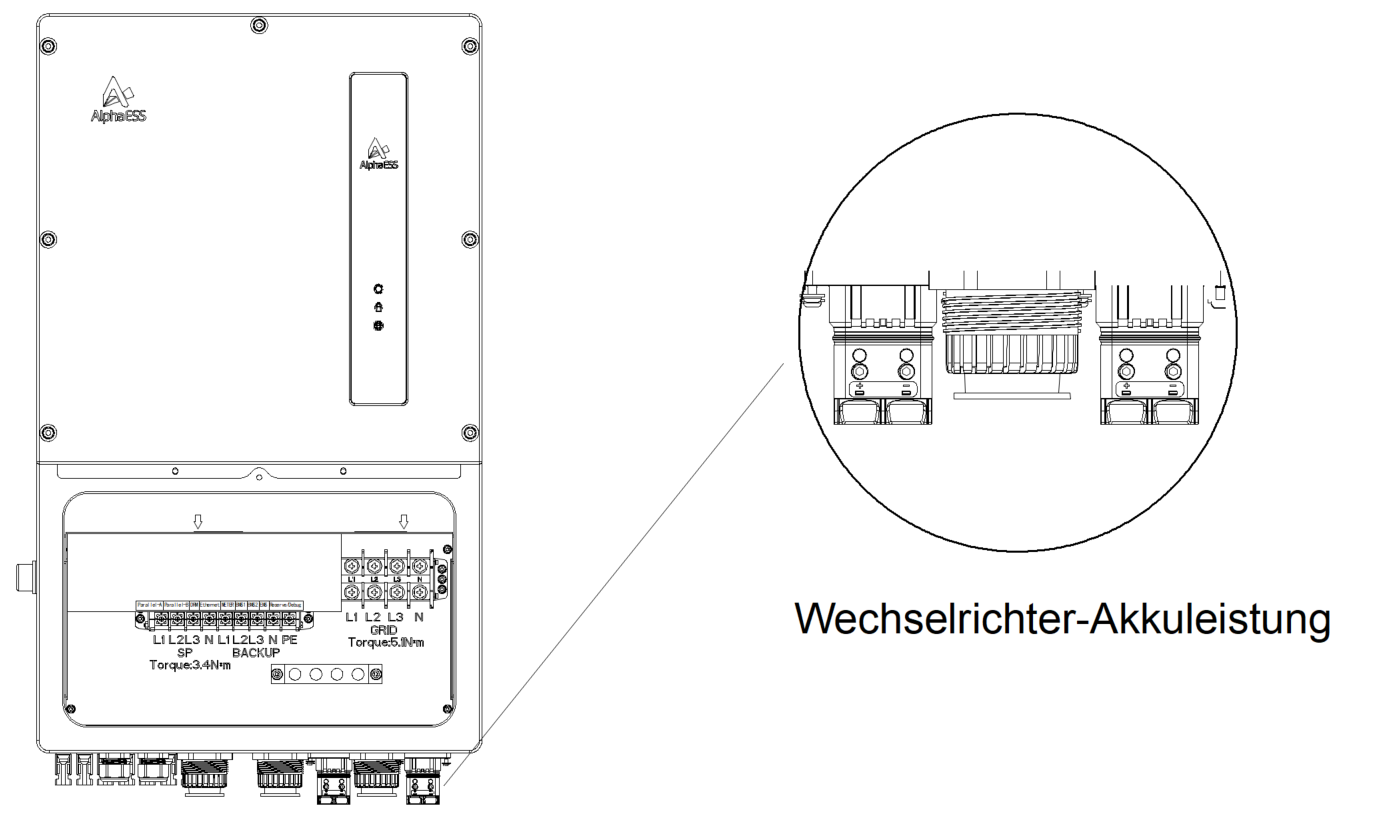

1. Entfernen Sie die seitliche Abdeckplatte der Hochvoltbox und die seitliche Abdeckplatte des Wechselrichters.

2. Entnehmen Sie das Batterie-Leistungskabel aus dem Zubehörbeutel der Hochvoltbox.

3. Stecken Sie das Ende des Kabelsatzes mit den Klemmen in die Anschlüsse BAT+ und BAT− der Hochvoltbox.

4. Entfernen Sie den weichen Silikonschutz vom anderen Ende des Kabelsatzes und führen Sie ihn durch die wasserdichte Kabelverschraubung des Wechselrichters, um ihn an BAT+ und BAT− anzuschließen.

PV-Verkabelung

Ein DC-PV1-Schalter gemäß AS60947 .3 :2018 im Wechselrichter dient als Trenneinrichtung . Bitte beachten Sie die nachstehenden Kennwerte .

Marke des DC-Schalters	SVRU(TIANJIN) ELECTRICAL EQUIPMENT CO. LTD
Modell	GHX6-55P/8P1100- 45-2-O-F
PV-Kategorie	DC-PV2
Ue	1100V
le	45A
Ui	1500V
Uimp	8000V
lcw	1500A
lcm	2000A
l ( make)/lc(break)	180A
Erfüllte Norm	AS 60947 .3：2018 ， ASINZS IEC 60947 . 1 :2015

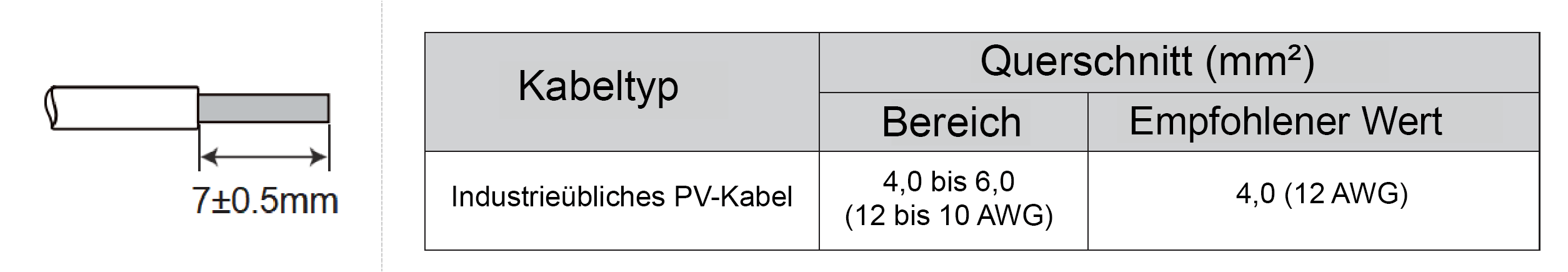

1. Wählen Sie ein geeignetes DC-Kabel und isolieren Sie die Leiter auf 7±0,5 mm ab . Die genauen Spezifikationen finden Sie in der Tabelle unten；

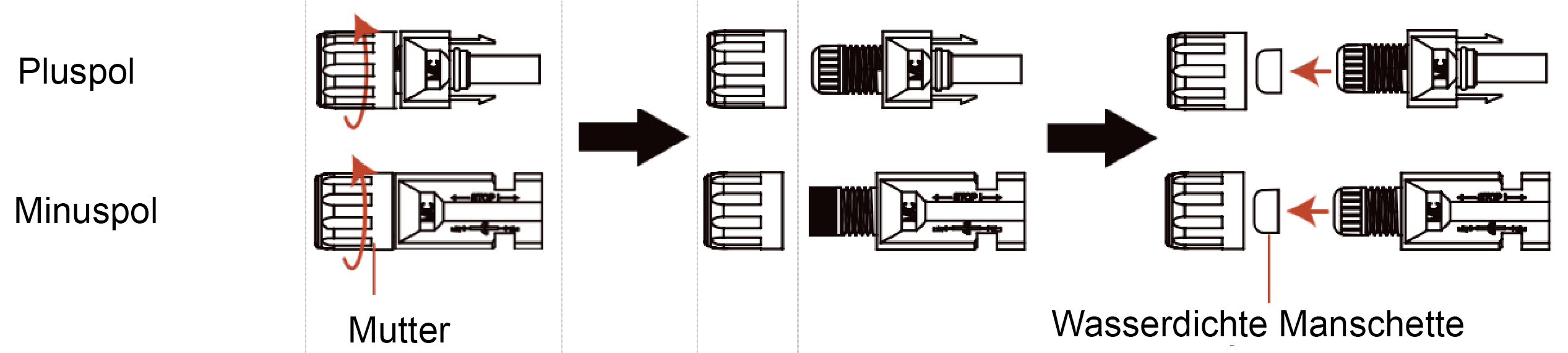

2. Entnehmen Sie die DC-Klemme aus dem Zubehörbeutel , drehen Sie die Überwurfmutter zum Zerlegen ab und nehmen Sie den wasserdichten Gummiring heraus；

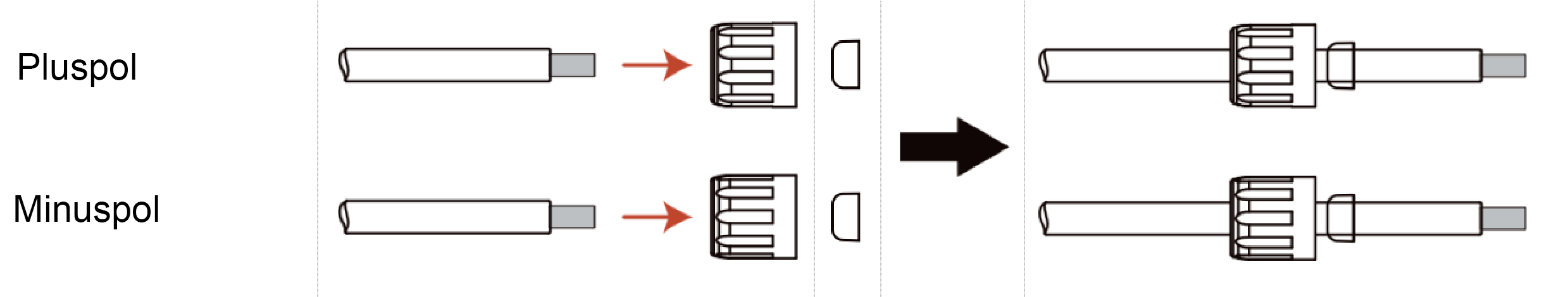

3. Führen Sie das abisolierte DC-Kabel durch die Mutter und den wasserdichten Gummiring；

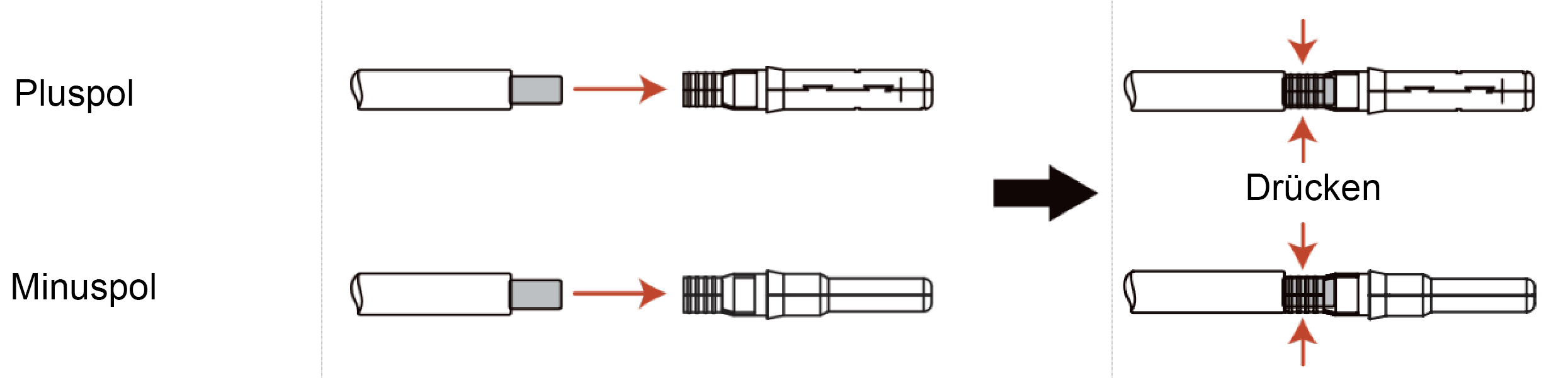

4. Verbinden Sie den Leiterteil des DC-Kabels mit der metallischen DC-Klemme und verpressen Sie ihn mit einem speziellen Crimpwerkzeug für DC-Klemmen；

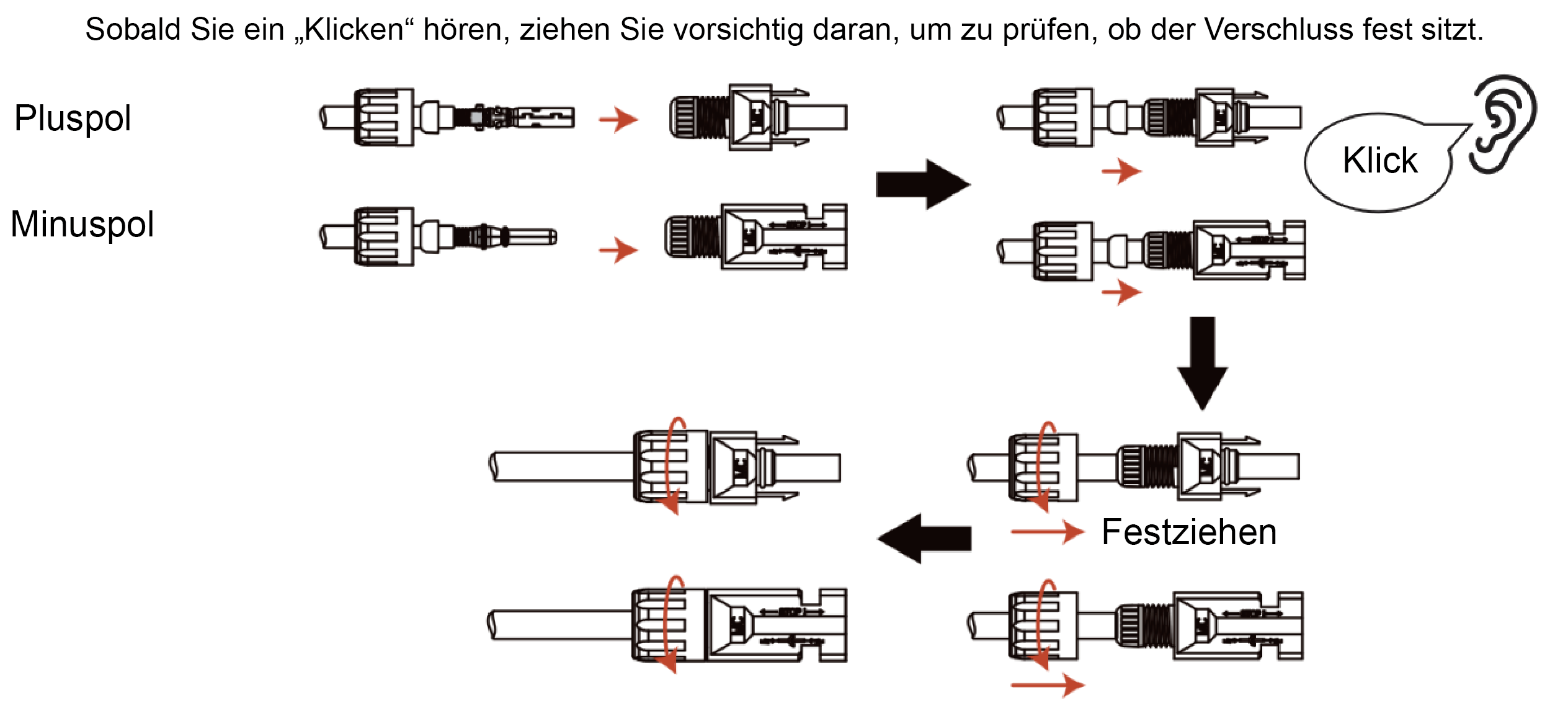

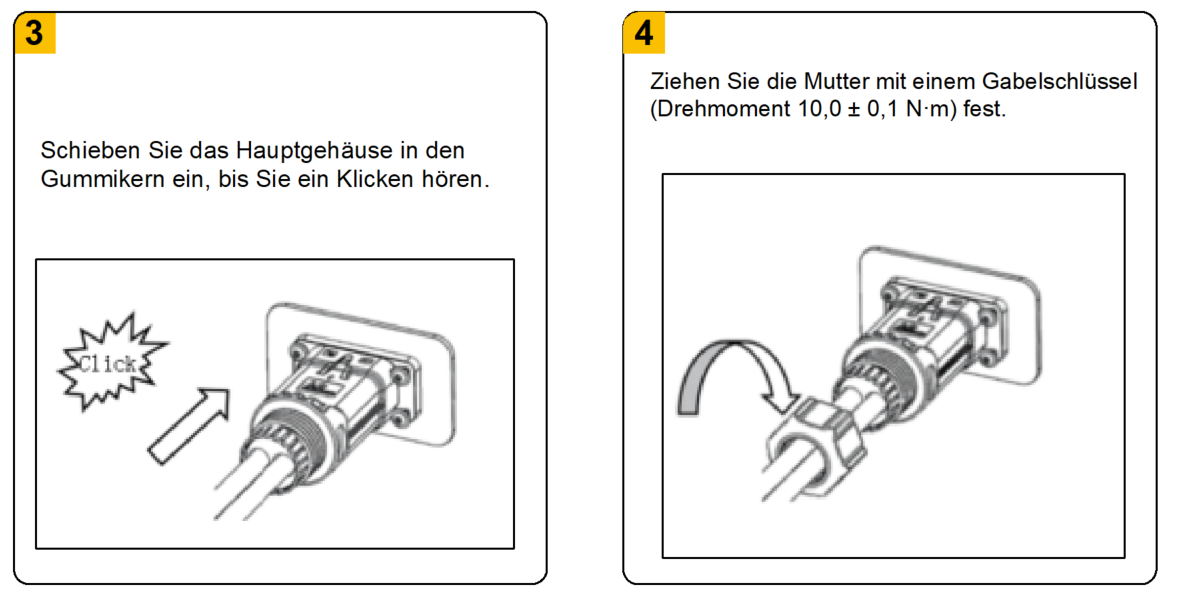

5. Stecken Sie das verpresste DC-Kabel fest in die DC-Klemme, setzen Sie dann den wasserdichten Gummiring in die DC-Klemme ein und ziehen Sie die Mutter fest；

6. Messen Sie die PV-Spannung des DC-Eingangs mit einem Multimeter und überprüfen Sie die Polarität des DC-Eingangskabels；

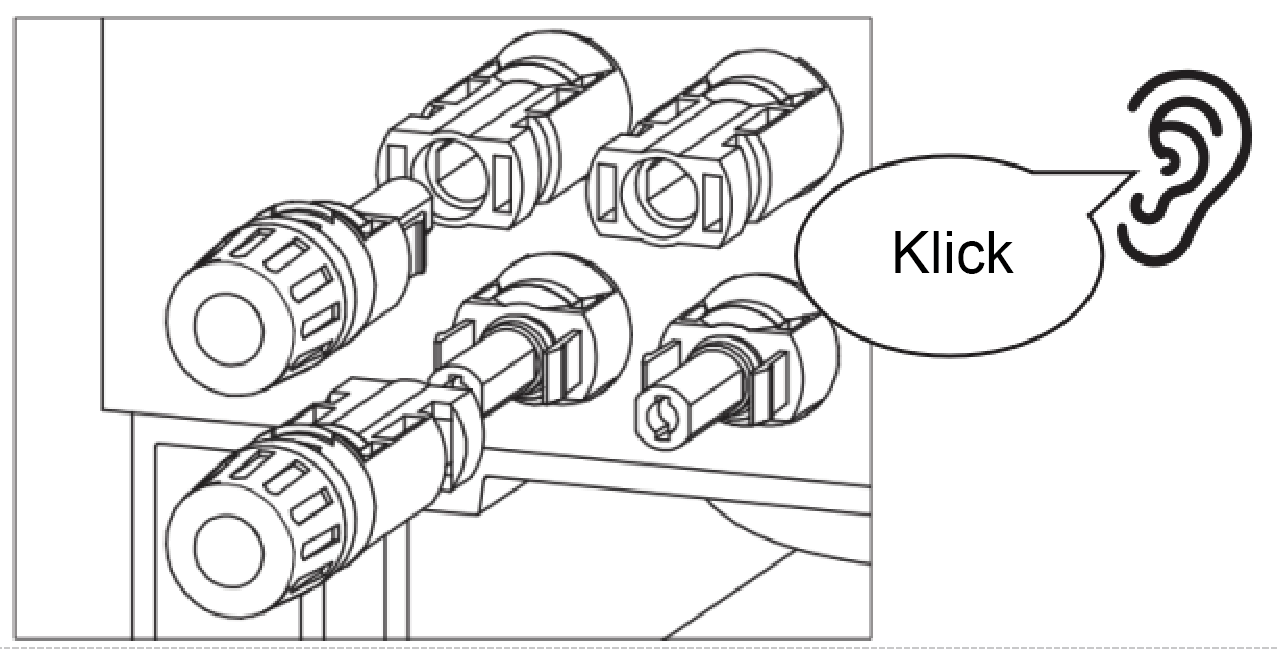

7. Verbinden Sie die verdrahtete DC-Klemme wie in der Abbildung dargestellt mit dem Wechselrichter; ein leises „Klick" bestätigt den korrekten Anschluss；

AC-seitige Verkabelung

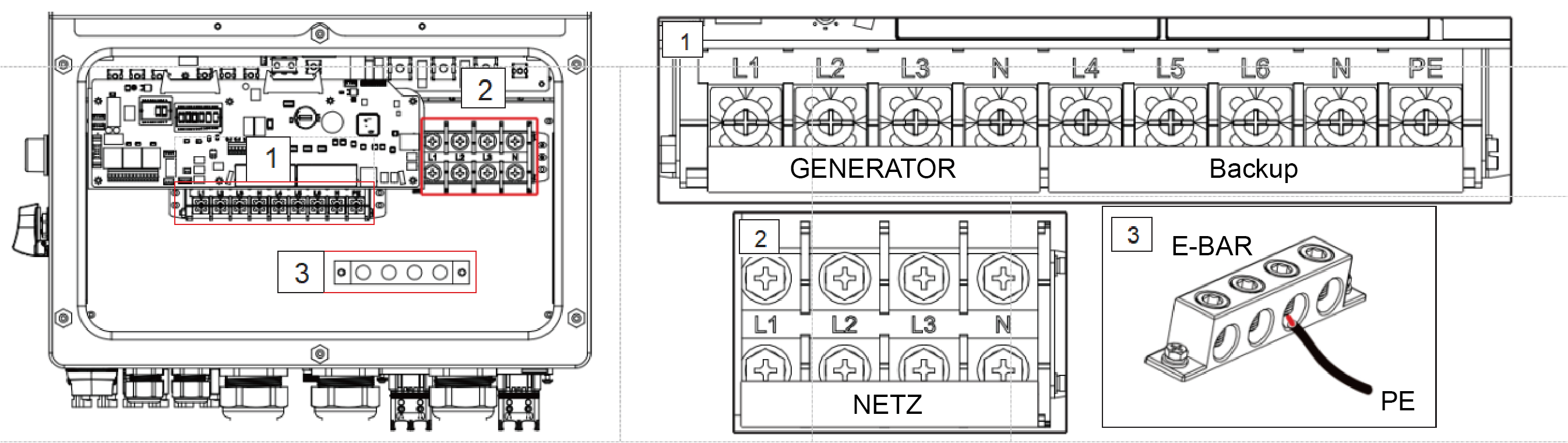

Es gibt drei Sätze von AC-Ausgangsklemmen, und die Installationsschritte sind für beide identisch . Die maximale Temperatur für den Anschluss der AC- und Batterieklemmen beträgt 85 °C.

1. Führen Sie die AC-Kabel für die Backup-Lastverteilung (Backup) und die Hauptverteilung (Netz) in den Anschlusskasten des Wechselrichters . Die Backup-Lastverteilung darf nicht elektrisch mit der Hauptverteilung verbunden sein.

2. Isolieren Sie die Enden jedes Kabels auf 13 mm ab . Verpressen Sie die R-Typ-Anschlüsse an den Enden .

3. Entfernen Sie die Klemmschrauben , führen Sie sie in die Anschlüsse ein und ziehen Sie die Schrauben dann mit einem Drehmomentschlüssel fest .

4. Beachten Sie die Klemmenbeschriftungen, um die AC-Leiter an die richtigen Klemmen anzuschließen . Für Kabelverschraubungen wird ein Installationsdrehmoment von 7-7 ,5 N.m empfohlen . Um die Dichtwirkung zu gewährleisten , prüft der Betreiber regelmäßig, ob die Installation dicht ist.

Anforderungen an den Backup-Anschluss und den Gen-Anschluss des Wechselrichters:

1. Ohmsche Last & RCD-Last: Die einphasige ohmsche Last darf 100 % der einphasigen Nennleistung des Wechselrichters nicht überschreiten, die RCD-Last darf 60 % der Nennleistung des Wechselrichters nicht überschreiten.

2. Motorlast: Der Kunde muss beim Starten der Last auf die Impulsleistung achten und sicherstellen, dass die Impulsleistung die Leistungs- und Zeitgrenzen der Überlastkennlinie nicht überschreitet .

3. RLC-Last: Die Gesamtleistung der Last darf die Nennleistung des Wechselrichters nicht überschreiten, der momentane Spitzenstrom (Spitzenimpulsstrom) beim Zuschalten der Last darf nicht mehr als das Doppelte des Nennstroms des Wechselrichters betragen, und der minimale Leistungsfaktor darf nicht unter 0,8 liegen.

4. Gemischte Last: Mit Ausnahme der RLC-Last sind die Motorlast und die RCD-Last proportional zu reduzieren.

5. Trenntransformator: Beim Start mit einem Transformator ist darauf zu achten, dass der Einschaltstrom nicht mehr als das Doppelte des Nennstroms beträgt und die Einschaltleistung die Grenzwerte der Überlastkennlinie nicht überschreitet; andernfalls muss der Transformator um eine Sanftanlauffunktion ergänzt werden.

Kommunikationsverkabelung

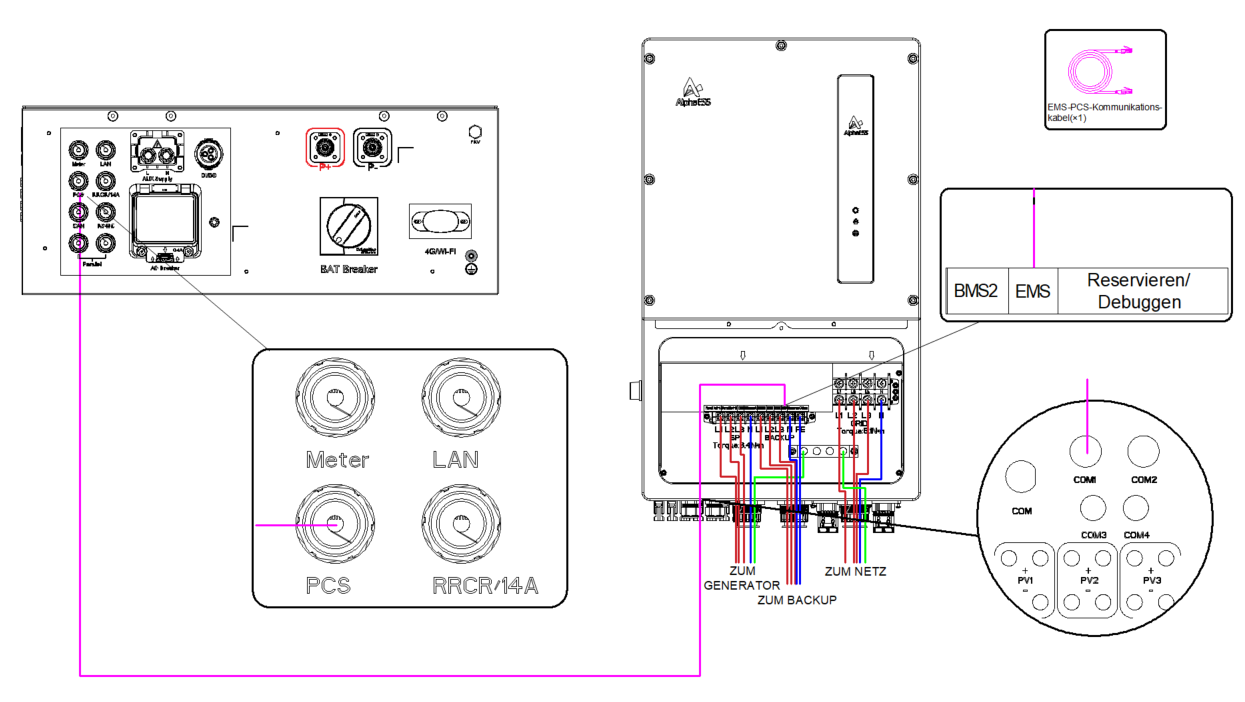

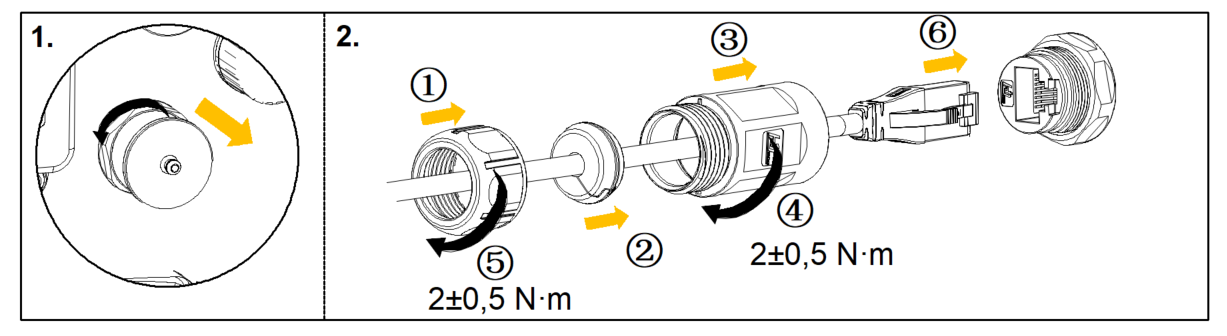

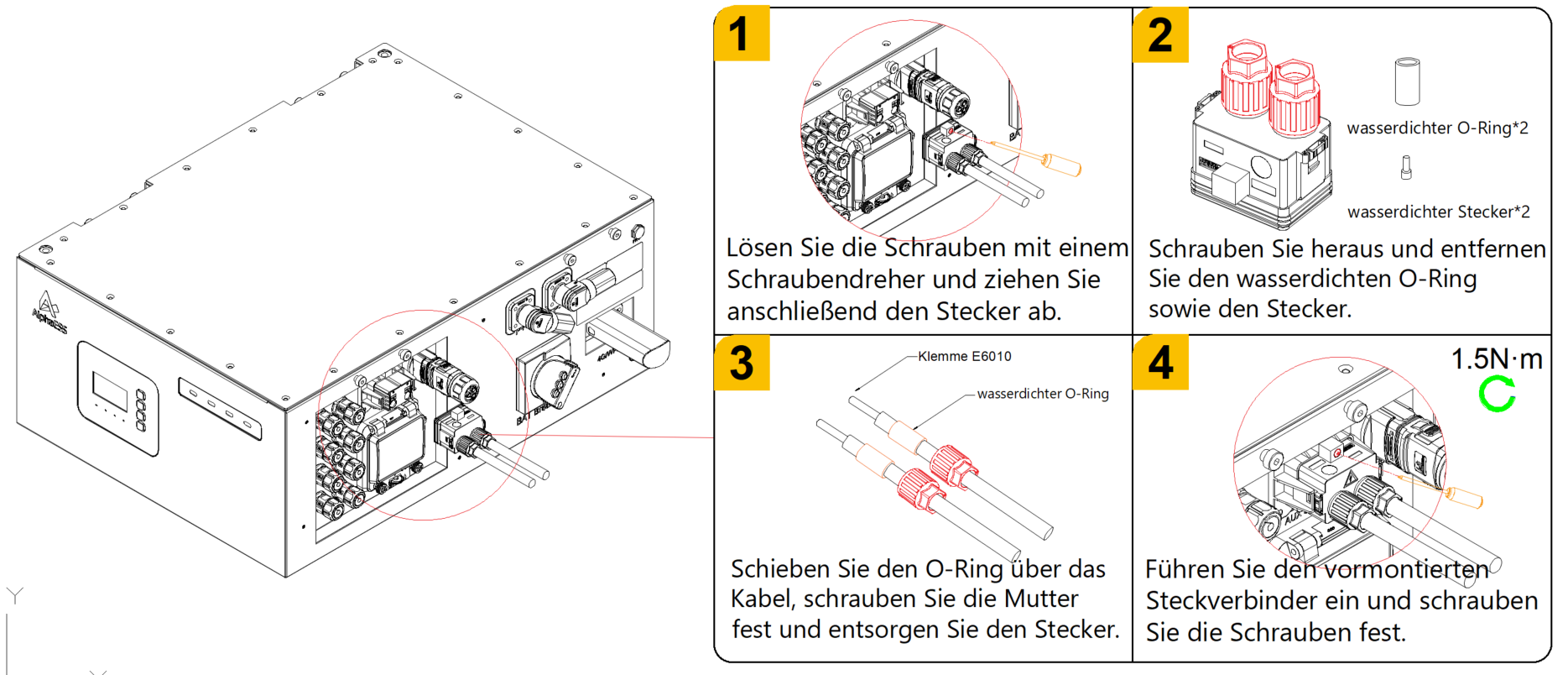

Entnehmen Sie das Ethernet-Kabel aus der Hochvoltbox. Führen Sie ein Ende des Kabels durch die wasserdichte Kabelverschraubung in den Kommunikationsanschluss „PCS" der Hochvoltbox ein und verbinden Sie das andere Ende über die wasserdichte Kabelverschraubung des Wechselrichters mit dem Anschluss „EMS" des Wechselrichters.

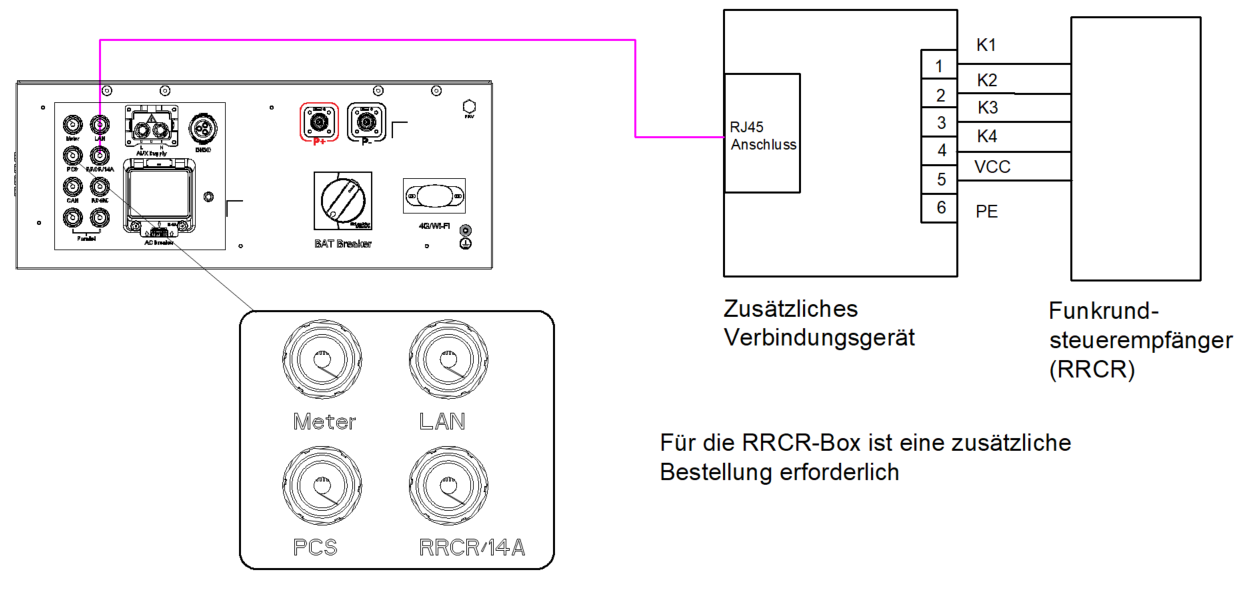

Weitere Kommunikationskabel (LAN, RRCR, 14A, RS485 und CAN) können analog zur oben beschriebenen Verkabelungsmethode angeschlossen werden.

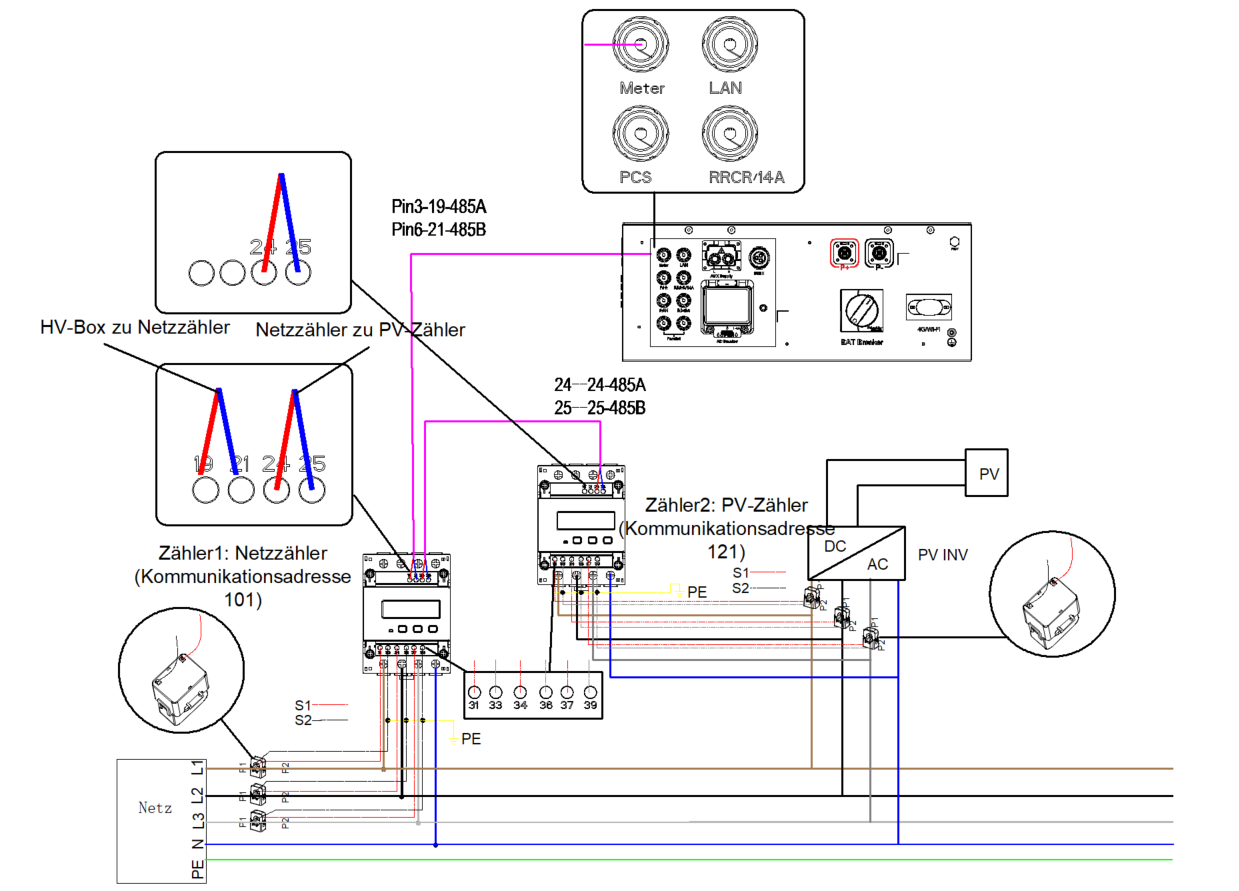

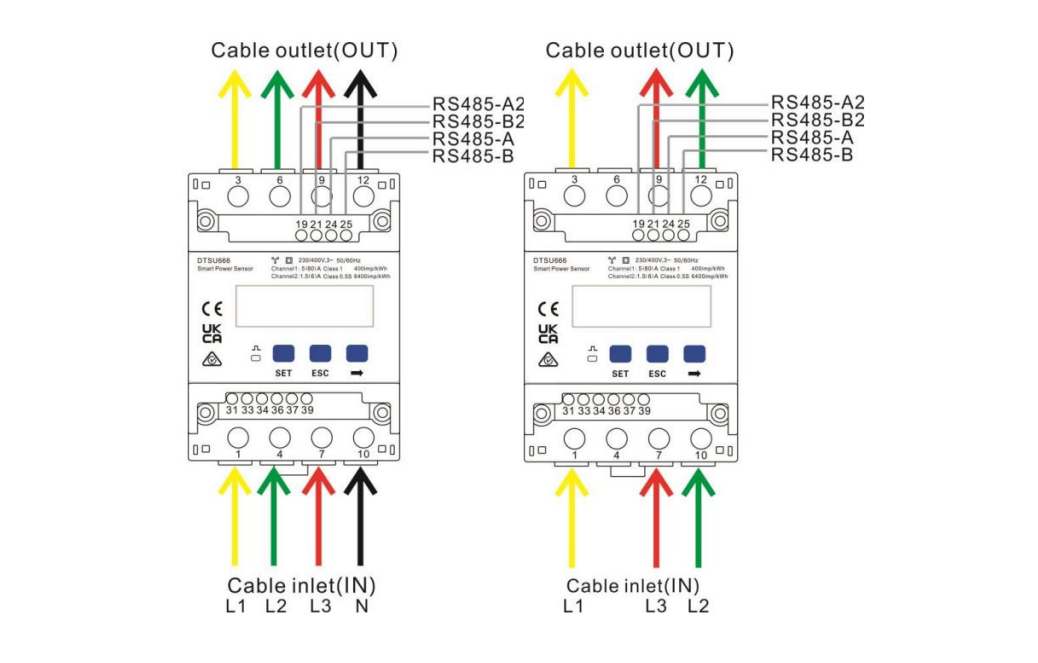

Verkabelung von Zähler und Stromwandler (CT)

1. Verbinden Sie die Netzphasen L1/L2/L3/N jeweils mit den Klemmen 1/4/7/10 des Zählers.

2. Führen Sie die Netzphase L1 von der P1-Seite zur P2-Seite durch den Stromwandler des Zählers. Verbinden Sie die Sekundärklemme S1 des Stromwandlers mit Zählerklemme 31 und die Sekundärklemme S2 des Stromwandlers mit Zählerklemme 33.

3. Führen Sie die Netzphase L2 von der P1-Seite zur P2-Seite durch den Stromwandler des Zählers. Verbinden Sie die Sekundärklemme S1 des Stromwandlers mit Zählerklemme 34 und die Sekundärklemme S2 des Stromwandlers mit Zählerklemme 36.

4. Führen Sie die Netzphase L3 von der P1-Seite zur P2-Seite durch den Stromwandler des Zählers. Verbinden Sie die Sekundärklemme S1 des Stromwandlers mit Zählerklemme 37 und die Sekundärklemme S2 des Stromwandlers mit Zählerklemme 39.

5. Entsprechend der tatsächlichen Entfernung zum Installationsort des Zählers muss der Kunde das Kommunikationskabel für den Zähler bereitstellen. Verbinden Sie ein Ende des Ethernet-Kabels gemäß dem Verfahren in Abschnitt 3.5.6 mit dem Anschluss „Meter" in der Hochvoltbox. Verbinden Sie am anderen Ende die grün-weiße Aderpaarung des Ethernet-Kabels mit der Kommunikationsklemme „24" des Zählers und die grüne Ader mit Klemme „25".

6. Wenn ein PV-Zähler verwendet wird, müssen die beiden Zähler in Reihe geschaltet werden, d. h. Klemme „19" des PV-Zählers muss mit Klemme „19" des Netzzählers und Klemme „21" des PV-Zählers mit Klemme „21" des Netzzählers verbunden werden.

Weitere Verkabelung

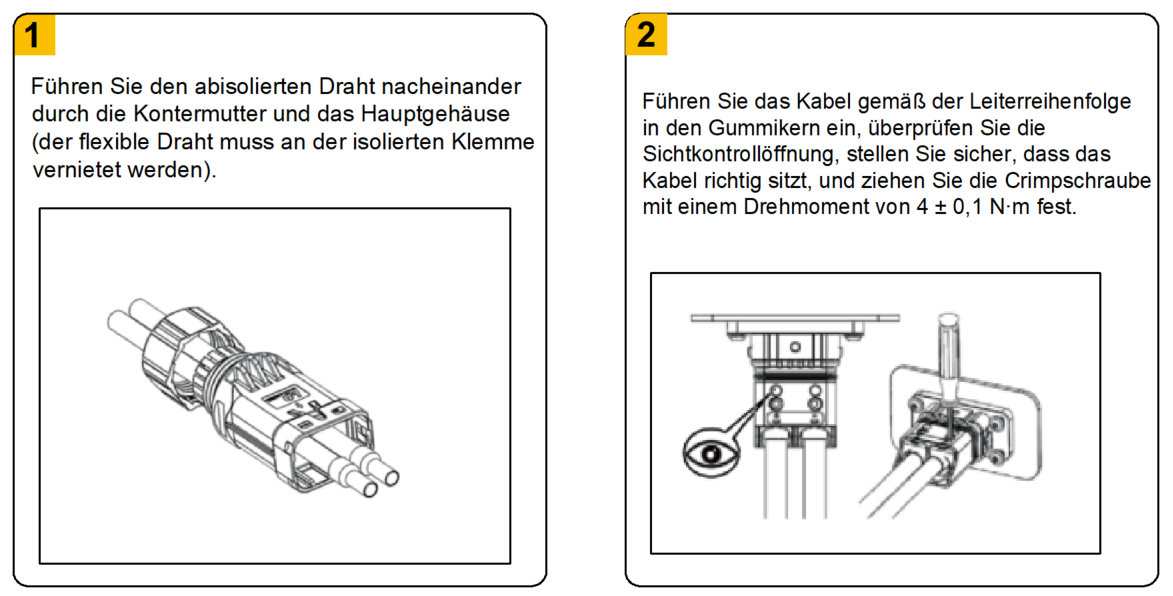

Verkabelung der AC-Hilfsstromversorgung

Die AC-Hilfsstromversorgung muss angeschlossen werden, um die Batterieheizfunktion zu aktivieren.

Bei der Installation von 5 bis 9 Batterien verwenden Sie Leistungskabel mit 4 mm². Bei der Installation von 10 bis 18 Batterien verwenden Sie Leistungskabel mit 6 mm².

Anforderungen an den Kabelsatz: 12AWG (4 mm²) ~ 10AWG (6 mm²), mit einem Isolationsaußendurchmesser von 3,8 mm ~ 5,2 mm.

DIDO

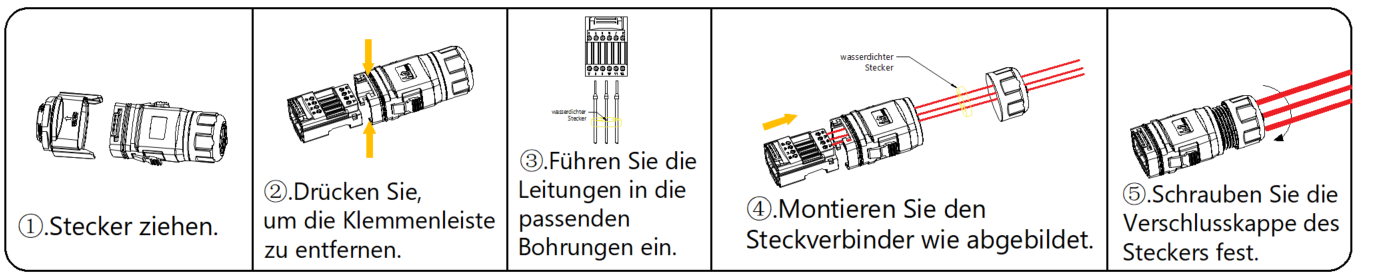

1. Drücken Sie die Laschen an beiden Seiten des DI/DO-Anschlusses der Hochvoltbox und ziehen Sie den Steckverbinder aus der Hochvoltbox.

2. Ziehen Sie die Anschlussklemme wie in der Abbildung dargestellt heraus.

3. Lösen Sie die Anschlussklemme, entfernen Sie die wasserdichte Kabelverschraubung und führen Sie das Kabel durch die Verschraubung.

4. Schließen Sie den Kabelsatz an die Klemme an.

5. Stecken Sie die Anschlussklemme wieder in den Steckverbinder.

6. Ziehen Sie die wasserdichte Kabelverschraubung im Uhrzeigersinn fest.

7. Stecken Sie den Steckverbinder wieder in die Hochvoltbox.

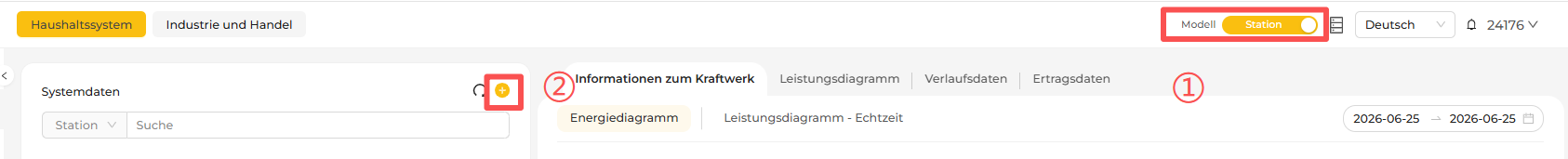

Zählereinstellungen

Die Standard-Zähleradresse ist die Adresse des Netzzählers. Wenn auf der Netzseite ein PV-Wechselrichter hinzugefügt wird, muss ein zusätzlicher Zähler installiert und dessen Adresse auf 121 gesetzt werden.

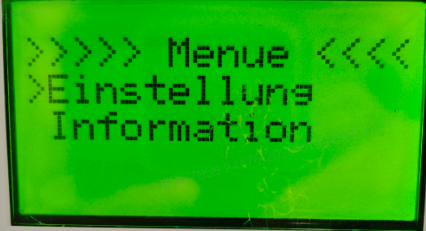

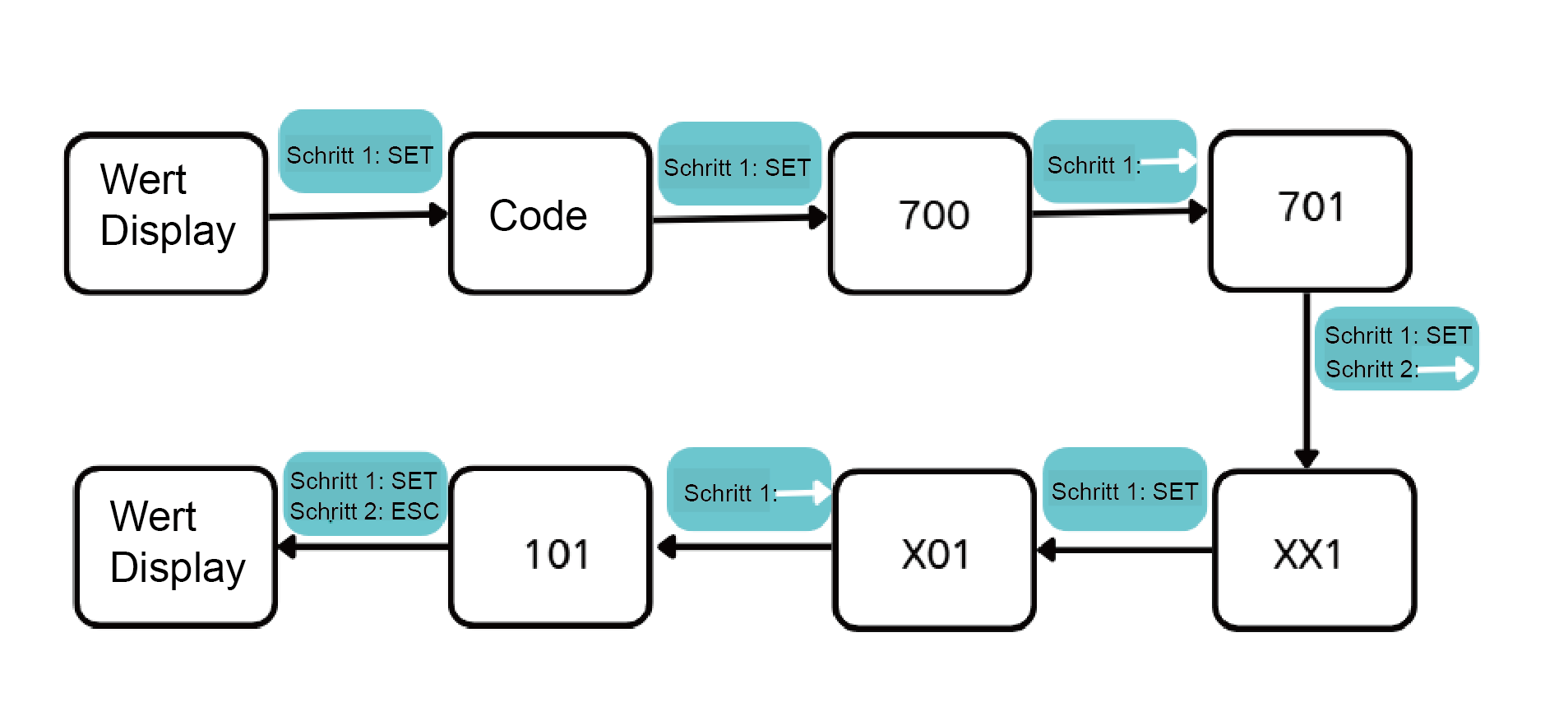

Die Schritte zum Einstellen der Kommunikationsadresse des Zählers sind wie folgt:

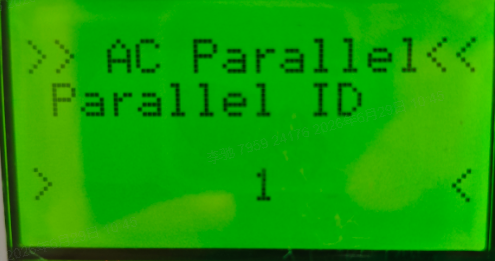

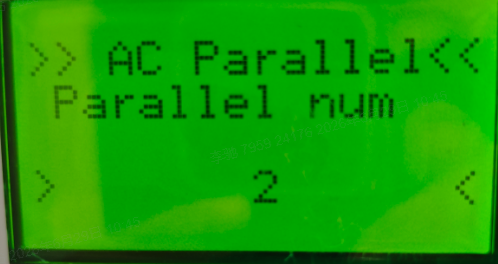

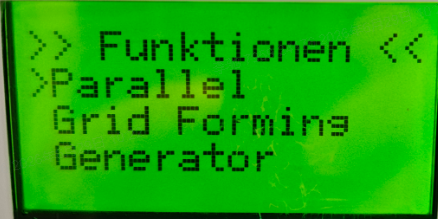

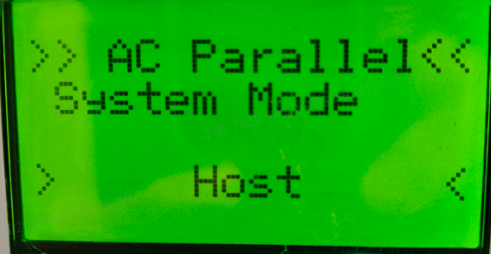

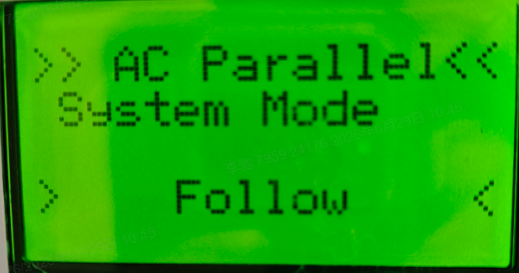

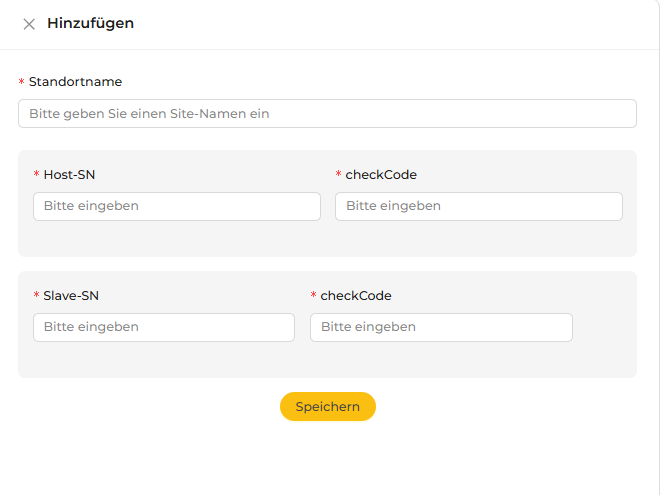

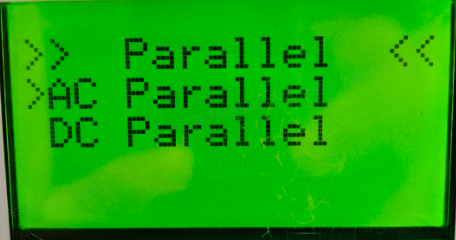

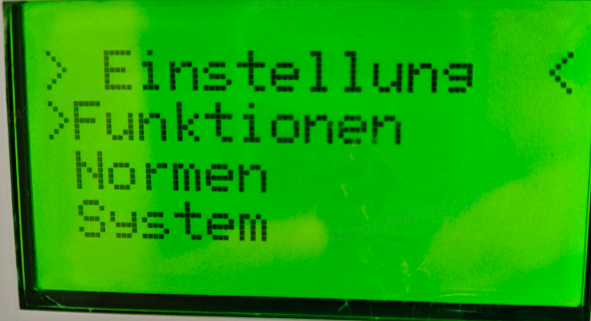

1.2 Verkabelung für Parallelschaltung

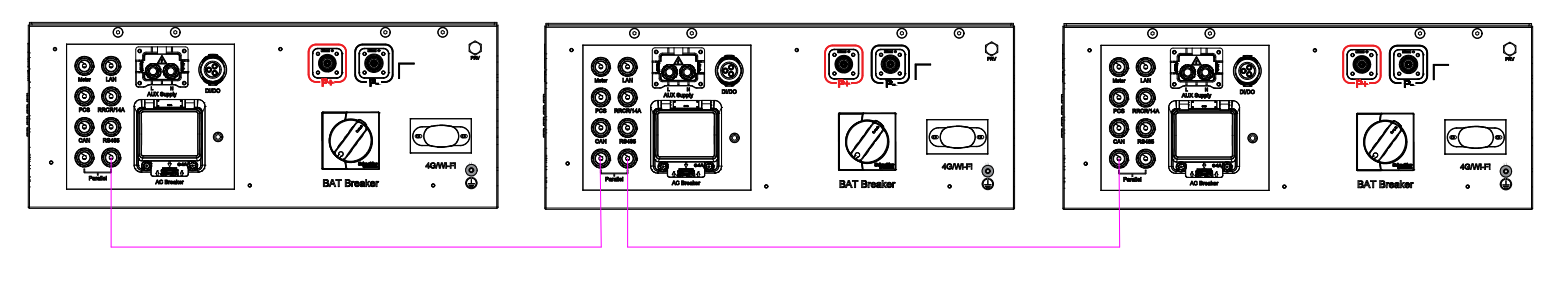

1.2.1 Kommunikationsverkabelung

1. Der Zubehörbeutel mit dem Kabelsatz für die Parallelschaltung muss separat bestellt werden. Für jede Einheit im Parallelsystem ist ein zusätzlicher Kabelsatz für die Parallelschaltung erforderlich.

2. Entnehmen Sie das Ethernet-Kabel aus dem Zubehörbeutel des Parallelschaltungs-Kabelsatzes. Verbinden Sie ein Ende des Kabels mit dem Anschluss „Parallel" einer Hochvoltbox und das andere Ende mit dem Anschluss „Parallel" der Hochvoltbox eines anderen Systems, und so weiter.

3. Entnehmen Sie das andere Ethernet-Kabel aus dem Zubehörbeutel des Parallelschaltungs-Kabelsatzes. Verbinden Sie ein Ende über die wasserdichte Kabelverschraubung „COM" an der Unterseite eines Wechselrichters mit „P-A" oder „P-B" dieses Wechselrichters und das andere Ende mit „P-A" oder „P-B" des Wechselrichters in einem anderen System, und so weiter.

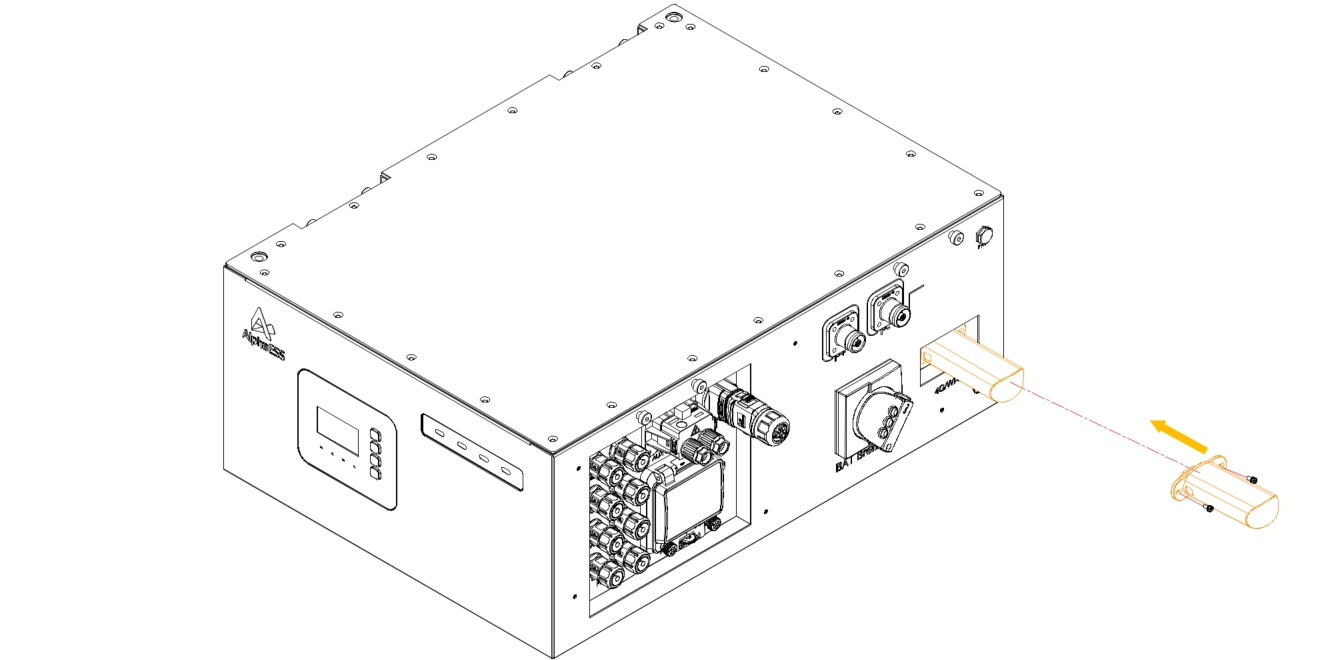

4. Entnehmen Sie die Abschlusswiderstände aus dem Parallelschaltungs-Kabelsatz und stecken Sie sie jeweils in die unbelegten „Parallel"-Anschlüsse der ersten und der letzten Hochvoltbox im Parallelsystem.

1.2.2 Elektrische Verkabelung

Die elektrische Verkabelung der Parallelschaltung ist wie folgt:
